Sensore di corrente

per nave

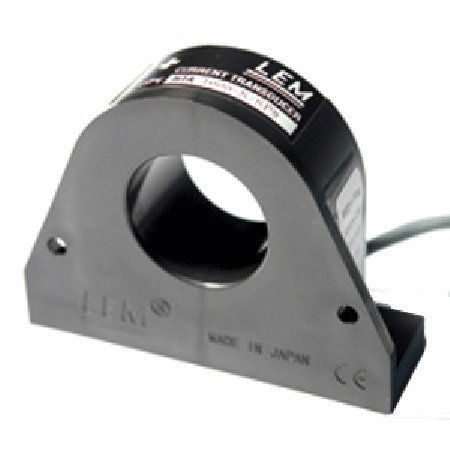

Sensore di amperaggio Le unità di interfaccia sensori SeaGauge™ supportano sensori di amperaggio di tipo induttivo e shunt. I sensori induttivi ad effetto Hall sono facili da usare poiché il filo passa attraverso il sensore e non ha bisogno di essere tagliato. I sensori ad effetto Hall richiedono una sorgente di tensione (5V) che può essere fornita dalle unità di interfaccia sensori SeaGauge per alimentare il sensore. Generano una tensione proporzionale alla corrente rilevata. La corrente positiva e negativa può essere misurata spostando la tensione a metà campo (2.5V). I sensori di corrente ad effetto Hall possono essere utilizzati solo su ingressi SeaGauge predisposti per misure di tensione. Questo sensore misura +/- 100 Ampere. 0 VDC = -100Amps. 2.5 VDC = 0 Ampere. 5.0VDC = + 100 Amps. La misurazione della corrente di tipo shunt è supportata dall'uso di un amplificatore specializzato usato con lo shunt. Gli shunt emettono una tensione molto piccola (500 mV Max) in proporzione alla corrente che attraversa lo shunt e devono essere amplificati prima di passare su cavi lunghi. Questo rende la misurazione shunt meno pratica dell'effetto Hall.
