Interruttore di barca ER-1

per circuito elettricocon allarme

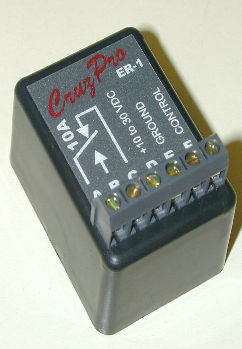

ER-1 Interruttore a relè esterno L'interruttore relè esterno ER-1 può essere collegato all'uscita "allarme esterno" di molti strumenti CruzPro e utilizzato per commutare carichi di corrente elevata con i contatti relè normalmente aperti e normalmente chiusi. La resistenza di ingresso del cavo di comando è di almeno 10.000 ohm e una tensione di controllo compresa tra +3,5 e +12 VDC può essere utilizzata per commutare il relè da OFF a ON. L'interruttore esterno del relè è alimentato da 12 o 24VDC e normalmente assorbe solo 0,035 ampere quando il relè è acceso e quasi nessuna alimentazione quando il relè è spento. ER-1 Schema di collegamento agli strumenti della serie CruzPro 25/30/35/55/55/60 e 65 ER-1 Schema di collegamento Collegamento del modulo relè esterno CruzPro ER-1 agli strumenti da 110 mm Clicca qui per andare alla pagina ER-1 ER-1 Schema di collegamento del relè esterno Collegamento del sensore di luce CruzPro DI-31 al modulo relè esterno ER-1 per effettuare un controllo delle luci di ancoraggio notturno Clicca qui per andare alla pagina ER-1 Schema di collegamento del relè esterno ER-1/DI-31
