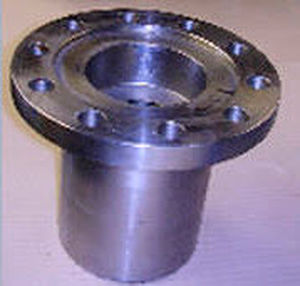

giunto meccanico rigido / per barca / per albero di trasmissione
Teignbridge

{{requestButtons}}

Caratteristiche

  • Tipo:

    rigido

  • Applicazioni:

    per barca

  • Applicazioni:

    per albero di trasmissione

Descrizione

« Gli accoppiamenti affusolati standard di Teignbridge possono essere forniti per misura la flangia dell'uscita di tutto il cambio. Precisione lavorata, forniscono il migliore adattamento possibile fra l'accoppiamento e l'asse. Sono precisione lavorati, per chiudere le tolleranze, per assicurare la concentricità e la forma quadrata della flangia.

Se fornito con shafting, le conicità di coppia sono inserite alle assi alla fabbrica per raggiungere una misura, facendo uso degli ingegneri blu, del minimo di 70%. La misura delle chiavi e delle scanalature inoltre sarà ispezionata. Quando un accoppiamento è fornito da sè, la misura all'asse dovrà essere verificata il sito. La conicità dell'accoppiamento, o l'asse, dovrebbe essere raschiata per produrre una misura del minimo di 70%. La chiave dovrebbe essere ispezionata per sia un accoppiamento che un'asse andati d'accordo corretti.

Teignbridge ha affusolato gli accoppiamenti è fabbricato da qualsiasi ferro malleabile di S.G. o acciaio dolce BS970.220M07 e 070M20. È raccomandato che l'accoppiamento sia dipinto o spalmato di grasso dopo installazione.

Il tipo del morsetto di dispositivo di accoppiamento può essere assicurato per misura la flangia dell'uscita di tutto il cambio. Il vantaggio di usando questo tipo di di dispositivo di accoppiamento è che la lunghezza dell'asse può essere regolato nella fase dell'installazione, dante al costruttore della barca la flessibilità fare i leggeri cambiamenti alla posizione dell'elica e del motore. Teignbridge ha fornito per premere il tipo accoppiamenti per le installazioni al di sopra di 400bhp. \ /html»
