giunto idrodinamico / per barca / per nave
K series Transfluid

Aggiungi ai miei preferiti MyNauticExpo

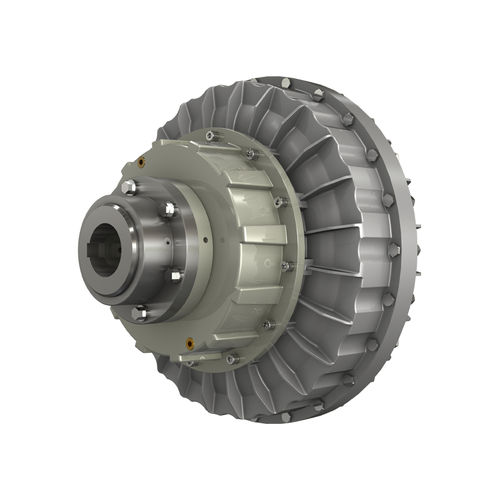

giunto idrodinamico / per barca / per nave giunto idrodinamico / per barca / per nave - K series
{{requestButtons}}

Caratteristiche

  • Tipo:

    idrodinamico

  • Applicazioni:

    per barca, per nave

Descrizione

DESCRIZIONE
Il giunto TRANSFLUID (serie K) è un giunto a riempimento costante composto da tre elementi principali:

Girante motrice (pompa) montata sull'albero di entrata.
Girante azionata (turbina) montata sull'albero di uscita.
Coperchio, flangiato alla girante in uscita, con guarnizione a tenuta d'olio.
I primi due elementi possono funzionare sia come pompa e/o turbina.

CONDIZIONI OPERATIVE
Il giunto TRANSFLUID è una trasmissione idrocinetica.
Le giranti funzionano come una pompa centrifuga e una turbina idraulica. Con un azionamento in ingresso alla pompa (ad es. motore elettrico o motore diesel) l'energia cinetica viene trasmessa all'olio nel giunto. L'olio si muove per forza centrifuga attraverso le pale della turbina verso l'esterno del giunto.
Questo assorbe l'energia cinetica e sviluppa una coppia sempre uguale alla coppia di ingresso, provocando la rotazione dell'albero di uscita. L'usura è praticamente nulla in quanto non ci sono connessioni meccaniche. Il rendimento è influenzato solo dalla differenza di velocità (slittamento) tra pompa e turbina.
Lo slittamento è essenziale per il funzionamento del giunto: non ci potrebbe essere una trasmissione di coppia senza slittamento! La formula per lo slittamento, da cui si può dedurre la perdita di potenza è la seguente:

slittamento %=((velocità di ingresso - velocità di uscita) / velocità di ingresso) x 100

In condizioni normali (servizio standard) lo scorrimento può variare dall'1,5% (grande potenza) al 6% (piccola potenza).

I giunti TRANSFLUID seguono le leggi di tutte le macchine centrifughe:

La coppia trasmessa è proporzionale al quadrato della velocità di ingresso;
La potenza trasmessa è proporzionale al cubo della velocità di ingresso;
La potenza trasmessa è proporzionale alla quinta potenza del diametro esterno del circuito.
