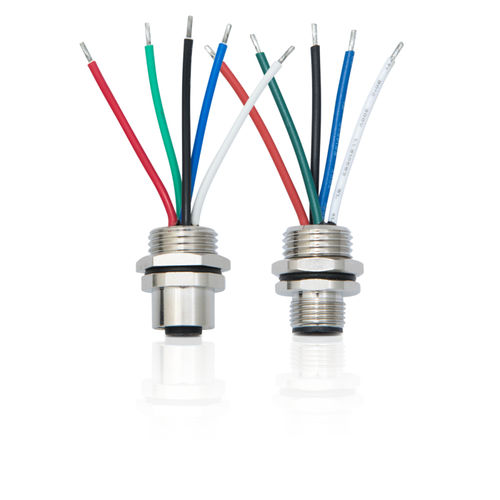

I connettori cablati per montaggio a pannello disponibili presso Actisense consentono di realizzare installazioni NMEA 2000 attraverso paratie (o pannelli) a tenuta stagna.
Le guarnizioni impermeabili garantiscono l'integrità della connessione NMEA 2000 e della paratia/pannello.
Il connettore cablato femmina per montaggio a pannello può facilmente sostituire uno qualsiasi dei pressacavi "a goccia" esistenti sul QNB-1 Actisense per creare un'opzione di connessione NMEA 2000 a innesto rapido.
La gamma di connettori e cavi NMEA 2000 Actisense è stata progettata utilizzando le nostre conoscenze specialistiche in materia di interconnessione e NMEA.
Impianto elettrico
Corrente nominale - 4A
Tensione nominale 60VDC
Meccanico
Contatti - Ottone, placcato oro
Portacontatti - Nylon e GF
Polarizzazione dei contatti - Polarizzazione standard M12 - "A"
Filettatura di accoppiamento - M12
Alloggiamento - Ottone, nichelato
Filettatura di montaggio - PG9 (vedere diagramma)
Dado di montaggio - Ottone, nichelato - PG9
Dimensioni del foro di montaggio - 15,3 mm (diametro)
Fili - 18 AWG (spellati e stagnati)
Rivestimento del filo - PVC
Peso 20 g
Approvazioni e certificazioni
Protezione - IP67 (quando è accoppiato)
Temperatura di funzionamento - Da -25°C a +90°C
Specifiche del connettore - Conforme a IEC61076-2-101
Approvato NMEA 2000
Conforme alla direttiva RoHS
Certificato UL (E321413)
---
