Dosatore-miscelatore prodotti chimici Conti Flow

resinadinamicobicomponente

Panoramica
La serie Conti Flow offre precisione di dosaggio ripetibile e prestazioni di miscelazione per incollaggio, sigillatura, potting e altri processi di dosaggio e miscelazione. Adatta al trattamento di materiali mono- o bicomponenti, da liquidi a composti ad alta viscosità. Concetto di sistema configurabile con funzioni e opzioni per requisiti di processo specifici.

Ambiti di applicazione
Dosaggio di adesivi, sigillatura, incapsulamento e processi per materiali compositi che richiedono dosaggio e miscelazione 2K controllati.

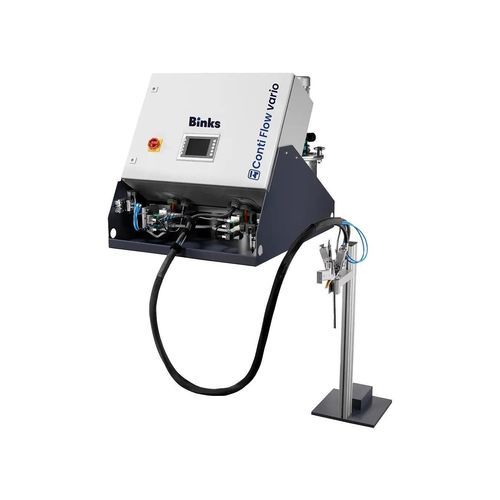

Conti Flow Vario
Conti Flow Vario è un sistema 2K compatto da banco progettato per processi di produzione manuali o semi-automatici.
Funzioni standard

• Pompe a ingranaggi di precisione azionate da servomotore
• Controllo PLC
• Display touch 7" / pannello di controllo intuitivo
• 15 programmi di dosaggio
• Monitoraggio della pressione ingresso/uscita
• Controllo intelligente della pressione
• Allarme in testo chiaro
• Monitoraggio del pot-life

Opzioni

• Pistola d'applicazione leggera (fino a 600 g) con angolo regolabile
• Controllo del volume tramite celle di misura
• Combinazioni con RT-Feeder o serbatoi a pressione in base a materiale e consumo
• Fino a 8 circuiti di riscaldamento
• Monitoraggio inline del rapporto di miscelazione (opzionale)
• MPC per RTM/RIM
• Fino a 64 programmi di misura
• Pedale o interruttore manuale, tavolo su ruote, evacuazione, valvola di non ritorno, agitatore elettrico

Vantaggi

• Sistema configurabile per requisiti e applicazioni specifiche
• Precisione di dosaggio e miscelazione ripetibile
• Elevata affidabilità di processo

Specifiche Conti Flow Vario (da banco)
Lunghezza: 810 mm
Larghezza: 1 000 mm
Altezza: 850 mm
Contenitori materiali: serbatoi a pressione 4, 12, 24 L
Alimentazione alternativa: RT-Feeder 20, RT-Feeder 200
Rapporto di miscelazione: 1:1 a 100:5
Portata teorica: 2 a 1 000 cm³/min
Pressione max. di esercizio: 100 bar
Peso: circa 160–200 kg

Conti Flow Versa
Conti Flow Versa è un sistema di dosaggio e miscelazione 2K mobile e compatto per materiali bicomponenti liquidi ad alta viscosità, adatto ad aree di lavoro impegnative.
Funzioni standard

• Display touch 7"
• Elevata precisione di deposizione grazie alla breve distanza tra dosaggio e applicazione
• Braccio snodabile flessibile e supporto bilanciere per comfort operatore
• Pistola Gamma Mix ergonomica
• Monitoraggio pressione ingresso/uscita
• Diverse opzioni di alimentazione
• Avviso di fusto/contenitore vuoto

Opzioni

• Pistola leggera fino a 600 g e unità di miscelazione montata su braccio snodabile
• Controllo del rapporto di miscelazione tramite celle di misura
• Combinazioni con unità di alimentazione RT o serbatoi a pressione
• Fino a 8 circuiti di riscaldamento
• Monitoraggio inline del rapporto di miscelazione (opzionale)
• MPC per RTM/RIM
• Fino a 64 programmi di misura
• Design mobile su ruote, pedale o interruttore manuale, evacuazione, valvola di non ritorno, agitatore elettrico

Vantaggi

• Configurabile per applicazioni specifiche
• Precisione di dosaggio e miscelazione ripetibile
• Elevata affidabilità di processo
• Ampio raggio d'azione

Specifiche Conti Flow Versa
Lunghezza: 1 600 mm
Larghezza: 1 220 mm
Altezza: 3 100 mm
Rapporto di miscelazione in base al volume: 1:1 a 100:5
Portata max.: fino a 2 000 cm³/min
Pressione max. del materiale: 100 bar (versioni speciali fino a 200 bar)
Portata teorica: 2 a 1 000 cm³/min
Peso: ca. 420 kg

Conti Flow Robot
Conti Flow Robot è un concetto modulare e flessibile per soluzioni automatizzate personalizzate. I componenti di dosaggio e miscelazione possono essere integrati in celle di applicazione o celle di assemblaggio chiavi in mano.
Funzioni standard

• Pompe dosatrici a ingranaggi di precisione azionate da servomotore
• Controllo PLC
• Pannello di controllo intuitivo
• Fino a 15 programmi di dosaggio
• Monitoraggio pressione ingresso/uscita
• Controllo intelligente della pressione
• Allarme in testo chiaro
• Monitoraggio del pot-life

Opzioni

• Sistemi di miscelazione statici o dinamici
• Valvola di non ritorno
• Controllo volumetrico tramite celle di misura
• Combinazioni con RT-Feeder o serbatoi a pressione
• Numero di circuiti di riscaldamento secondo l'applicazione
• Monitoraggio inline del rapporto di miscelazione (opzionale)
• MPC per RTM/RIM
• Fino a 64 programmi di dosaggio, evacuazione, agitatore elettrico

Vantaggi

• Concetto modulare e flessibile per soluzioni automatizzate su misura
• Precisione di dosaggio e miscelazione ripetibile
• Elevata affidabilità di processo

Specifiche Conti Flow Robot
Lunghezza/Larghezza/Altezza: dipendono dalla configurazione del sistema
Rapporto di miscelazione in base al volume: 1:1 a 100:5
Portata teorica: fino a 5 000 cm³/min
Pressione max. di esercizio: 100 bar
Peso: dipende dalla configurazione del sistema

Specifiche tecniche

• Tipi di sistema: Vario (da banco 2K), Versa (mobile 2K), Robot (modulare automatizzato)
• Intervallo rapporto di miscelazione: 1:1 a 100:5
• Intervallo di portata teorica: 2–5 000 cm³/min a seconda della configurazione
• Pressione max. di esercizio: tip. 100 bar (versioni speciali fino a 200 bar)
• Contenitori: serbatoi a pressione 4, 12, 24 L o RT-Feeder
• Controllo: PLC, display touch 7"
• Programmi: 15 a 64 secondo modello/opzioni
• Opzioni di riscaldamento: fino a 8 circuiti
• Accessori/opzioni: pistole leggere (≤600 g), celle di misura, MPC, valvole di non ritorno, agitatori, tavoli su ruote, bracci snodabili
