Occhiello da avvitare per barche a vela

Product overview

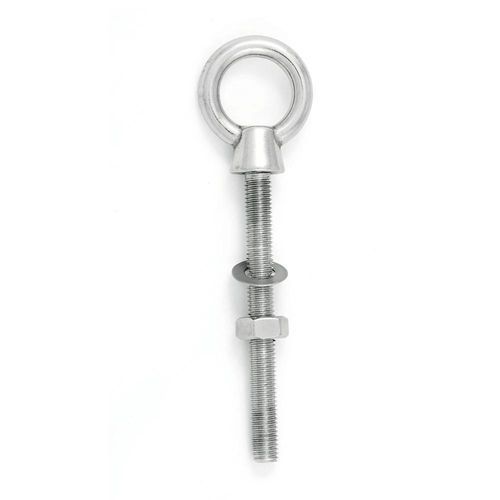

Golfare a gambo lungo in acciaio inox AISI 316. Tipologia a catalogo per applicazioni tecniche e nautiche. Filettatura maschio (esterna) metrico. Non destinato né certificato per il sollevamento di carichi; W.L.L. non definito per il sollevamento.

Key technical data
Tipo — Filettatura maschio
Norma / riferimento — Tipologia a catalogo
Materiale — Acciaio inox AISI 316
Filettatura — Metrica (esterna)
Grado — N/D
Temperatura — N/D
Girevole / orientabile — No
W.L.L. — Non valido per il sollevamento

Technical drawing and dimensions
Schema tecnico illustrativo: viste frontale e laterale. Simboli dimensionali: D1 = filettatura nominale (M…), D2 = diametro base (mm), D3 = diametro interno dell'occhio (mm), H = altezza dell'occhio e della base sopra il gambo (mm), H1 = altezza della base (mm), K = spessore dell'anello (mm), L = lunghezza del gambo sotto la base (mm). I disegni sono illustrativi e non in scala salvo diversa indicazione.

Variants and dimensions
Unità: mm; peso in kg. N/D indica dato non documentato. Quote rappresentative per misura di filettatura:
M6 — D2 12.0 — D3 15.0 — L 60.0 — H 29.0 — H1 9.0 — K 5.0
M8 — D2 15.0 — D3 19.0 — L 80.0 — H 37.0 — H1 12.0 — K 6.0
M10 — D2 19.0 — D3 25.0 — L 100.0 — H 48.0 — H1 15.0 — K 8.0
M12 — D2 23.0 — D3 30.0 — L 120.0 — H 59.0 — H1 19.0 — K 10.0

Load conditions
Progettato per applicazioni tecniche e nautiche. Non destinato al sollevamento di carichi; non utilizzare per operazioni di sollevamento. W.L.L. non definito per il sollevamento.

Materials and finishes
Materiale — Acciaio inox AISI 316
Finitura — Da confermare per la variante selezionata

Documentation
Istruzioni d'uso — Disponibili su richiesta per la variante selezionata
Scheda tecnica / certificazioni — Documentazione specifica su richiesta
CAD / 3D — Disponibilità da verificare

Characteristics / technical specifications

• Tipo di prodotto: Golfare a gambo lungo con filettatura maschio
• Materiale: Acciaio inox AISI 316
• Forma filettatura: Metrica (esterna)
• Tipologia a catalogo / riferimento
• Girevole / orientabile: No
• W.L.L.: Non valido per il sollevamento
• Misure disponibili: M6, M8, M10, M12
• Quote rappresentative per misura (D2, D3, L, H, H1, K) nella tabella varianti (mm)
• Peso e alcuni campi segnalati N/D se non documentati
• Finitura e documentazione specifica disponibili su richiesta
