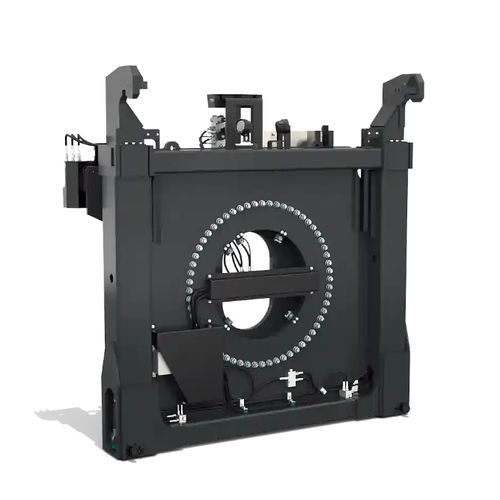

Spreader per carrello elevatore 508R

per contenitoricon rotazioneelettrico

Panoramica del prodotto
ELME Spreader Modello 508R è uno spreader rotante ad alzata terminale per la movimentazione di container ISO vuoti. Il 508R è progettato per essere integrato sul carrello nel montante di un carrello elevatore e può movimentare un container ISO vuoto da 20ft dal lato corto. Soddisfa i requisiti per l'alzata terminale secondo le norme ISO per container.

Progettazione e funzione
Lo spreader è progettato per container larghi 8ft con distanza centro-centro di 2 258 mm tra i due twistlock. I ganci superiori sono regolabili idraulicamente per gestire diverse altezze di container. Il container viene sollevato e fissato da due twistlock orizzontali nella parte inferiore e due ganci negli angoli superiori. La funzione rotante agevola la riparazione e il posizionamento del container.

SISTEMA TWISTLOCK
Il sistema twistlock è realizzato con una struttura robusta e affidabilità comprovata. Il Modello 508R è dotato di twistlock ISO temprati a scambio rapido, attivati idraulicamente e con blocco meccanico per evitare blocchi o sblocchi errati.

SISTEMA DI CONTROLLO E PROTEZIONE
I sistemi elettrici monitorano continuamente lo stato dello spreader. Le luci di segnalazione informano l'operatore quando lo spreader è correttamente posizionato e bloccato. Ogni segnale è prerequisito per funzioni di protezione critiche come l'attivazione dei twistlock e l'interruzione di sollevamento.

Fornitura standard include

• Montaggio integrato per adattarsi al veicolo
• Funzione rotante
• Due twistlock ISO orizzontali
• Ganci superiori idraulici
• Elettrovalvole per tutte le funzioni idrauliche
• Sistema elettrico e meccanico di protezione e indicazione dei twistlock
• Segnale di interruzione di sollevamento
• Spie LED di indicazione
• Luci di lavoro LED

Specifiche tecniche (tabella)
Tipo di sistema di sollevamento: Due twistlock orizzontali
Tipo di impilamento: Impilamento normale e a blocco
Peso dello spreader (TW): Circa da 4 700 kg
Capacità di sollevamento (SWL), spreader: 6 tonnellate
Rotazione: 105° orario / 195° antiorario
Idraulica, pressione di esercizio fino a: 140 bar
Idraulica, portata: Max. 60 L/min
Elettrico - tensione di controllo: 24 VDC
Colore: Grigio nero RAL 7021

AVVISO
Tutte le specifiche sono soggette a modifiche senza preavviso. Un elenco di opzioni consente di adattare il prodotto a esigenze specifiche.
