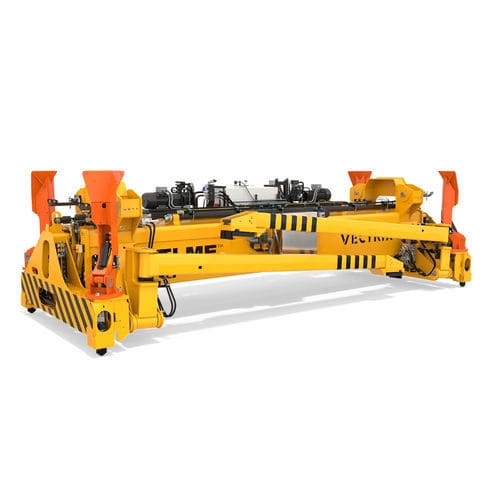

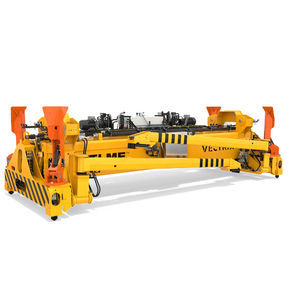

Spreader per rimorchio 8610 Vectrix

per contenitoritelescopicoelettrico

Panoramica
Il modello di spreader 8610 Vectrix è uno spreader telescopico piggyback a sollevamento superiore per la movimentazione intermodale di container ISO carichi e rimorchi fino a 45 tonnellate. Progettato per montaggio su gru Rail Mounted (RMG) o Rubber Tyred Gantry (RTG). Due travi telescopiche parallele assicurano massima sovrapposizione e rigidità strutturale per assorbire forze verticali e orizzontali significative.

VECTRIX
La serie Vectrix presenta un design modulare e ingegneria precisa che facilita personalizzazione e manutenzione. I componenti modulari consentono rapida sostituzione, riducendo i tempi di fermo e i costi nel ciclo di vita.

Sistema twistlock
Dotato di twistlock ISO pendolari temprati, a scambio rapido, azionati idraulicamente con interblocchi elettrici e meccanici per prevenire bloccaggi/sbloccaggi errati. I twistlock sono dimensionati per carichi operativi elevati.

Sistema di telescoping
Ogni trave è telescopata da un cilindro idraulico montato sulla parte superiore del telaio principale per facilità di accesso. Doppie unità motore-pompa elettriche garantiscono il telescoping sincronizzato e affidabile tra 20ft e 40ft.

Sistema gambe piggyback
Le gambe piggyback richiudibili seguono la sequenza automatica di bloccaggio carico di ELME, permettendo l'abbassamento tra container impilati a blocchi. I piedini sono in Strenx® 900E (conforme S 890 QL). Sensori integrati rilevano il bloccaggio e il sollevamento del rimorchio per evitare sblocchi involontari.

Sistema di controllo e protezione
La tensione di controllo è convertita in 24 V DC. I sistemi elettrici monitorano continuamente lo stato dello spreader fornendo indicazioni di appoggio, bloccaggio/sbloccaggio e modalità piggyback (sollevato, bloccato, sbloccato). I segnali sono prerequisiti per le funzioni di protezione: attivazione twistlock, telescoping, operazione piggyback e autorizzazione al sollevamento.

Norme di progettazione
Progettato in conformità a EN15056 e EN13001.

Fornitura standard

• Dispositivo di montaggio per adattare alla gru
• Quattro twistlock ISO pendolari verticali
• Orecchie di sollevamento vicino ai twistlock
• Sistema di telescoping idraulico
• Piegatura idraulica delle gambe
• Blocco e sblocco idraulico
• Elettrovalvole per tutte le funzioni idrauliche
• Quattro gambe piggyback richiudibili in sequenza automatica con impilamento a blocchi
• Sistema elettrico di protezione e indicazione per la gestione dei rimorchi
• Protezione e indicazione twistlock elettrica e meccanica
• Sistema di protezione telescoping elettrico
• Segnale di abilitazione al sollevamento
• Spie LED
• Accesso remoto per assistenza diagnostica
• Modalità servizio per spalle piggyback
• Modalità idle sul power pack per funzionamento a basso rumore

Specifiche tecniche (tabella)
Tipo di applicazione: RTG, RMG
Tipo di sistema di sollevamento: Quattro twistlock o quattro gambe piggyback
Tipo di impilamento: Impilamento normale e a blocchi
Peso dello spreader (TW): 11 500 kg senza attrezzature aggiuntive
Capacità di sollevamento (SWL), twistlock e piggyback: 45 tonnellate ± 10% carico eccentrico
Capacità di sollevamento (SWL), occhi di sollevamento: 4 x 11,25 tonnellate
Twistlock: ISO pendolare 20 mm
Posizioni telescopiche: 20ft e 40ft
Velocità telescopica 20ft→40ft: < 25 s (calcolata a 20° C)
Distanza di serraggio gambe, min / max: 1 766 ± 60 mm / 3 195 ± 60 mm
Forza di serraggio gambe: 3 kN
Distanza centrale gambe: 4 876 mm
Dispiegamento gambe: < 29 s (calcolato a 20° C)
Richiusa gambe: < 25 s (calcolato a 20° C)
Idraulica, pressione operativa fino a: 140 bar
Idraulica, portata: 46 L/min (2x23)
Volume serbatoio idraulico: 100 L
Alimentazione: 400 VAC / 50 Hz
Motori elettrici: 2 x 4 kW
Tensione di controllo: 24 VDC
Colore: Giallo segnale RAL 1003
Classe di corrosione: C4M

Specifiche tecniche

• Applicazione: RTG, RMG
• Sistema di sollevamento: Quattro twistlock o quattro gambe piggyback
• Impilamento: Normale e a blocchi
• Peso spreader (TW): 11 500 kg (senza attrezzature aggiuntive)
• SWL (twistlock & piggyback): 45 tonnellate ± 10% carico eccentrico
• SWL (occhi di sollevamento): 4 x 11,25 tonnellate
• Twistlock: ISO pendolare 20 mm
• Posizioni telescopiche: 20ft e 40ft
• Velocità telescopico (20ft→40ft): < 25 s (calcolata a 20° C)
• Distanza serraggio gambe (min/max): 1 766 ± 60 mm / 3 195 ± 60 mm
• Forza serraggio gambe: 3 kN
• Distanza centrale gambe: 4 876 mm
• Tempi dispiegamento / chiusura gambe: < 29 s / < 25 s (calcolati a 20° C)
• Idraulica pressione: fino a 140 bar
• Idraulica portata: 46 L/min (2x23)
• Serbatoio idraulico: 100 L
• Alimentazione: 400 VAC / 50 Hz
• Motori elettrici: 2 x 4 kW
• Tensione controllo: 24 VDC
• Colore: Giallo segnale RAL 1003
• Classe di corrosione: C4M
• Norme di progettazione: EN15056, EN13001
