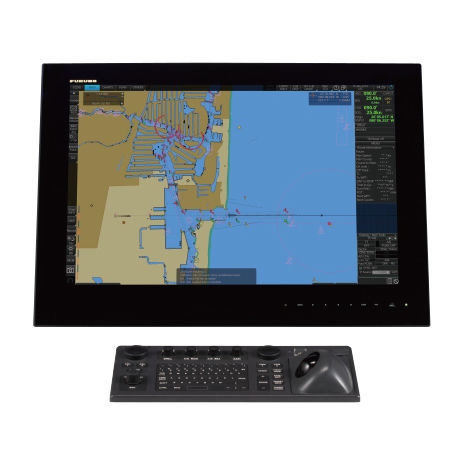

ECDIS per nave FMD-3005

Display multifunzione, con ECDIS, Conning Information Display, Radar/Chart Radar* e Alert Management System** * Il sensore radar deve essere integrato nella rete. ** Le funzionalità di visualizzazione del radar e dell'Alert Management System devono essere implementate come aggiornamento software. (opzione) L'adattatore per sensori facilita l'installazione e la manutenzione Gli adattatori per sensori fungono da supporto centrale per raccogliere tutti i dati dei sensori e trasmetterli collettivamente all'ECDIS e al Chart Radar del sistema. Poiché gli adattatori per sensori possono essere estesi per coprire tutti i sensori del sistema, è possibile ridurre notevolmente i cablaggi individuali nell'interfaccia sensore-ECDIS/Radar. I sensori di navigazione possono essere interfacciati direttamente con le 8 porte I/O seriali del processore ECDIS. Gli adattatori per sensori sono necessari nelle seguenti condizioni Immagine dell'adattatore per sensori Sensor adapter（MC-3000S/3010A/3020D/3030D） I dati del sensore devono essere condivisi tra più sistemi ECDIS e radar collegati in rete. Il numero di sensori interfacciati è superiore al numero di porte del processore (8 porte I/O seriali, 1 IN digitale e 6 OUT digitali), e/o I sensori collegati in rete includono sensori analogici. Per integrare i sensori di bordo nella rete di navigazione, l'adattatore del sensore può essere interfacciato con l'hub inteligente HUB-3000, dal quale è possibile distribuire i dati del sensore in tutta la rete. In alternativa, più adattatori di sensori possono essere interfacciati via Ethernet per integrare i sensori di bordo nella rete di bordo.
