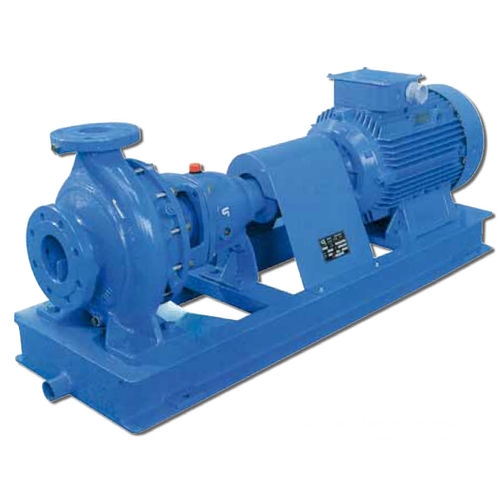

Pompa per nave CN series

di lubrificazionea olioa girante

GENERALITA' Le pompe CN sono pompe centrifughe monostadio ad asse orizzontale, girante a sbalzo idraulicamente equilibrata, corpo a voluta semplice con aspirazione assiale e mandata radiale verso l'alto. I cuscinetti sono lubrificati a bagno d'olio. Particolari comuni standardizzati permettono una migliore razionalizzazione delle scorte ricambi. Con questo sistema modulare si richiedono solo 4 grandezze di supporto per 36 modelli di pompe. L'ancoraggio alla piastra di base effettuato attraverso i piedi del corpo ed il giunto con spaziatore, permettono un facile smontaggio del rotore completo, senza disturbare l'allineamento del gruppo e senza scollegare tubazioni e motore. La costruzione standard prevede flange UNI 2223-2229 PN 16. Su richiesta si eseguono forature UNI PN 25, ANSI 150 RF o secondo altri standard. VARIANTI COSTRUTTIVE Per meglio rispondere alle diverse esigenze dei servizi sono previste le seguenti varianti costruttive: girante semi-aperta per liquidi abrasivi, liquidi contenenti corpi solidi, liquidi ad alto grado di viscosità, liquidi che possono otturare i canali della girante. Inducer per abbassare il valore di NPSH richiesto quando se ne presenti la necessità. Riscaldamento corpo e cassastoppa per liquidi che richiedono una temperatura di esercizio costantemente superiore alla temperatura ambiente. Raffreddamento cassastoppa per raffreddare la tenuta. Supporto rinforzato quando le condizioni di lavoro sollecitano particolarmente i cuscinetti. Raffreddamento cuscinetti per alte temperature di servizio consultando l'Ufficio Tecnico. A richiesta: oliatore a livello costante, lubrificazione purge oil mist, tenute per olio a labirinto.
