Avvolgicavo a motore RVCM-7

elettrico

Panoramica

• Sistema di riavvolgimento automatico per cavi di alimentazione RV, senza anelli collettori
• Capacità illimitata di lunghezza del cavo — accetta grandi lunghezze senza slip rings
• Compatibile con diversi tipi di guaina e configurazioni di conduttori
• Opzioni di montaggio versatili per installazione veicolare
• Estrazione/riavvolgimento con pulsante per rapido impiego e stivaggio
• Riduce lo sforzo di movimentazione ed elimina l'avvolgimento manuale
• Progettato per funzionamento duraturo e manutenzione minima in ambienti mobili
• Certificazioni: CE, ISO 8846

Modelli / Codici

• 04012 — 12 VDC | accetta 6/3, 8/1, 6/4 50AMP 125/250VAC (S, SE, SO, ST, STO, SOW) | unità CM-7 sola
• 04012-36 — 12 VDC | stessi tipi di cavo | include cavo da 36 ft (11 m)
• 04012-C-36 — 12 VDC | stessi tipi di cavo | include cavo da 36 ft e contenitore di stoccaggio
• 04013 — 24 VDC | stessi tipi di cavo | unità CM-7 sola

Specifiche principali

• Diametro esterno del cavo: 0,5" a 0,8" (12 a 20 mm)
• Cavo tipico: #10 AWG / 6 mm2 (3–4 conduttori)
• Tensione motore di avvolgimento: 12 VDC o 24 VDC
• Tipi di guaina accettati: S, ST, SE, PUR
• Certificazioni: CE, ISO 8846

Documentazione (disponibile)

• Brochure RVCM-7
• Scheda tecnica PowerSafe 50amp RV Cordset
• Brochure cavi di alimentazione RV
• Guida alla sostituzione ingranaggi Cablemaster CM-7
• Manuale di installazione e uso Cablemaster CM
• Scheda commerciale Cablemaster CM
• Manuale Cablemaster CM
• Dimensioni Cablemaster CM-7

Uso / Note

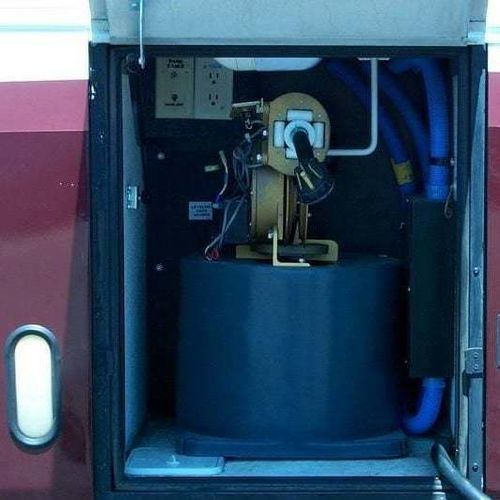

Progettato per l'installazione nei veicoli ricreazionali per automatizzare lo srotolamento e l'avvolgimento del cavo di alimentazione. Fornisce finecorsa automatici e varianti con contenitore integrato o cavo da 36 ft preinstallato.

Specifiche tecniche

• Capacità di cavo illimitata (senza anelli collettori)
• Gamma Ø cavo: 0,5"–0,8" (12–20 mm)
• Dimensione tipica del cavo: #10 AWG / 6 mm2 (3–4 conduttori)
• Guaina accettata: S, ST, SE, PUR
• Motore di avvolgimento: 12 VDC o 24 VDC
• Codici disponibili: 04012, 04012-36, 04012-C-36, 04013
• Varianti con contenitore integrato o cavo da 36 ft
• Certificazioni: CE, ISO 8846
