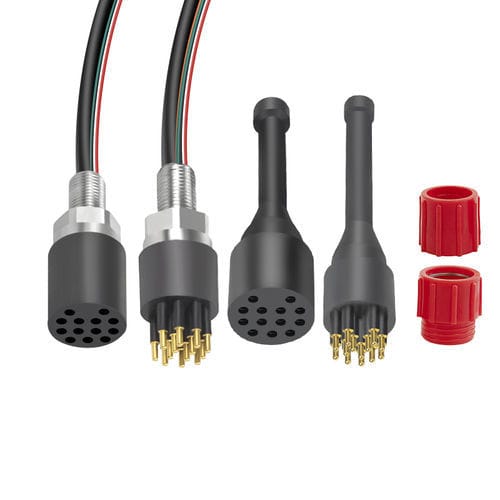

Connettore microcircolare Micro Circular Ethernet (13 Contacts)

Ethernetper acquacolturaper ricerca oceanografica

Descrizione del prodotto
Lanhe Micro Circular Ethernet 13 Connector Waterproof Connector offre reti di livello industriale con connettività estesa. Questa soluzione ad alta densità presenta la protezione IP68 per la trasmissione dei dati ambientali aggressivi.

Informazioni sul disegno
Dimensioni in mm
Discussioni in pollici
1 pollice = 25,4 mm

Specifiche del connettore
Contatti: 8
Inline Cable (1m) e BH pigtail (0.5m): 4 twisted pairs 23AWG (24 AWG opzionale), 4*18AWG cavo di alimentazione (0.5 mm² disponibile)
Specifiche elettriche: 300vdc
Resistenza a contatto: < 0,01Ω
Resistenza all'isolamento: > 200mΩ
Transmission rating: 1 Gbit/s
Accoppiamento: > 500
Valutazione della temperatura: -4 ℃ ~ +60 ℃
Valutazione della profondità: 6000 m

Codice colore del cavo in linea

• 1. Nero
• 2. Proiezione
• 3. Bianco
• 4. Brown
• 5. Brown/White
• 6. Blu
• 7. Blu/Bianco
• 8. Orange
• 9. Arancione/bianco
• 10. Verde
• 11. Verde/bianco
• 12. Red
• 13. Verde

Specifiche materiali
Corpo connettore: gomma cloropene
BH BODY: 316L in acciaio inossidabile/titanio
Contatti: ottone placcato in oro
Dado e rondella: 304 in acciaio inossidabile
O-ring: nitrile
Manica di bloccaggio: pom

Le opzioni includono

• Lunghezza del cavo
• Materiale a conchiglia: acciaio inossidabile, titanio
• Lunghezza del filo

Campi di applicazione

• Industria petrolifera e del gas
• Energia rinnovabile marina
• Rilevamento e neutralizzazione delle mine
• Ricerca e esplorazione oceanografica
• Comunicazione subacquea e networking
• Aquaculture & Underwater Farming

Caratteristiche / Specifiche tecniche

• Contatti: 13
• Protezione: IP68
• Profondità operativa: fino a 6000 m
• Temperatura operativa: -4 ℃ ~ +60 ℃
• Resistenza a contatto: < 0,01Ω
• Resistenza all'isolamento: > 200mΩ
• Materiali: corpo in gomma cloropene, corpo BH in acciaio inox 316L/titanio, contatti in ottone placcato oro, dado/rondella in acciaio inox 304, O-ring in nitrile, manica di bloccaggio in pom
• Transmission rating: 1 Gbit/s
• Accoppiamento: > 500 cicli
