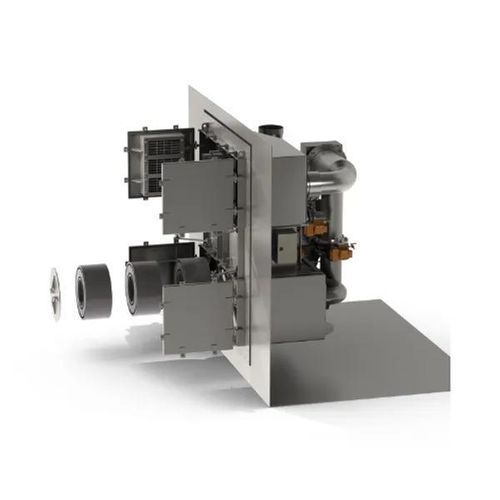

Unità di filtrazione di aria NBC

per barca da lavorochimicabiologica

Panoramica
La filtrazione NBC protegge le unità navali che operano sotto la minaccia di TIC e TIM. I sistemi di filtrazione NBC, dotati di elementi compositi STANAG4447 e integrati con regolatori di sovrappressione, creano una zona protetta pressurizzata (cittadella) per prevenire la contaminazione dell'equipaggio e dell'elettronica di bordo. Portata disponibile: 900–1800 m3/h.

Principio di funzionamento
L'aria in ingresso viene trattata in tre stadi prima di essere fornita alla cittadella:

• Filtrazione coalescente
• Filtrazione delle polveri (particolato)
• Filtrazione composita (elementi STANAG4447)

L'aria nuova filtrata è immessa in sovrappressione nella cittadella, evitando l'uso di maschere antigas o tute protettive durante incidenti NBC. Due modalità operative: ventilazione normale (pace/convenzionale) e apporto d'aria filtrata per guerra NBC.

Progetto e caratteristiche di sicurezza

• Il sistema di controllo confronta costantemente la pressione interna ed esterna e attiva un allarme visivo e/o acustico in caso di perdita di pressurizzazione
• Progettazione per installazione esterna sulla nave con condotto di alimentazione verso l'interno della cittadella
• Unità di controllo NBC separata per installazione interna, per controllare e diffondere l'aria immessa
• Progettazione fail-safe: in caso di danno o perdita di tenuta, l'aria pulita fuoriesce invece che aspirare aria contaminata
• Integrazione con i regolatori di sovrappressione per mantenere la sicurezza della cittadella e proteggere il personale e l'elettronica

Dati tecnici / specifiche

• Intervallo di portata: 900–1800 m3/h
• Elementi filtranti: elementi compositi STANAG4447
• Stadi di filtrazione: coalescente, polvere, composito
• Regolatori di sovrappressione per la pressurizzazione della cittadella
• Sistema di controllo: monitoraggio pressione interna/esterna con allarme visivo e/o acustico
• Installazione: unità esterna con condotto di alimentazione; unità di controllo NBC interna separata per la diffusione
• Modalità operative: pace/convenzionale e guerra NBC (aria nuova filtrata)
• Progettazione del flusso fail-safe per impedire l'ingresso di aria contaminata
