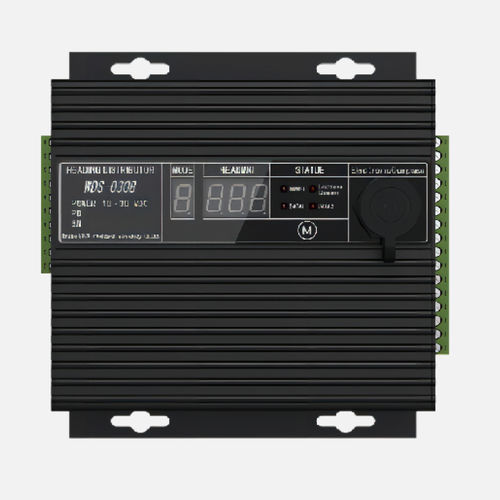

Amplificatore di distribuzione NMEA WCU-0308

di barca

Descrizione
Il distributore di rotte WCU-0308 amplifica e distribuisce un segnale di rotta in ingresso NMEA 0183 a più sistemi di bordo (radar, AIS, ripetitore, pilota automatico, chartplotter, ecc.). Visualizza la modalità di funzionamento selezionata e il valore di rotta corrente e fornisce un'uscita di rotta stabile e selezionabile. L'unità accetta ingressi di rotta da girocompasso, compasso satellitare, compasso elettronico e sensori di compasso magnetico e può mostrare il valore di rotta ricevuto sul display.

Caratteristiche di base
Applicazione: navigazione navale e integrazione delle apparecchiature di bordo

Specifiche tecniche

• Modello: WCU-0308
• Funzione: Amplificare e distribuire segnali di rotta NMEA 0183 (HDT/THS/HDG) a più dispositivi
• Fonti di rotta supportate: Girocompasso, compasso satellitare, compasso elettronico, sensori di compasso magnetico
• Display: Modalità di funzionamento e valore di rotta
• Precisione: 1°
• Modalità di funzionamento: Più modalità selezionabili per la compatibilità con diversi sensori e sistemi
• Dimensioni: 169 × 147 × 61 mm
• Peso: 550 g
• Alimentazione: DC 24V ±30%
• Corrente massima (due alimentazioni 24V): ≤ 0,2 A
• Ingressi/uscite: Ridondante 1 in / 8 out o doppio 1 in / 4 out
• Interfaccia compasso: Connettore aeronautico per compasso elettronico
• Frasi/segnali supportati: HDT / THS / HDG
• Baud rate: Auto-adattivo, fino a 115200 bps
• Segnale in uscita: NMEA 0183 su 8 percorsi
• Indicatori: Indicatori di alimentazione e ingresso
• Controlli: Pulsante di reset
• Protezione contro sovratensioni: IFSM = 200 A
• Protezione inversione polarità: Tensione di rottura inversa 40 V
• Protezione da sovracorrente: Fusibile 0,5 A
• Temperatura di esercizio: 5 ~ 55 ℃
