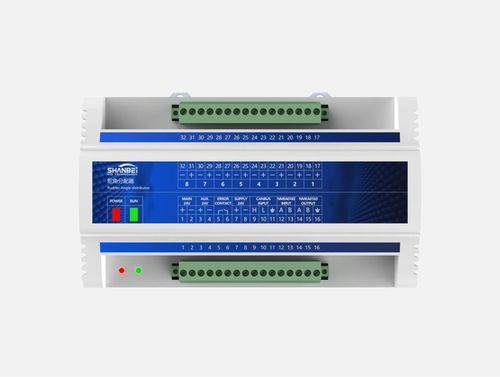

Interfaccia per navi (timoneria - NMEA) WDI-8AO

Panoramica
Il distributore angolo del timone WDI-8AO elabora i segnali di angolo provenienti da dispositivi di feedback o trasmettitori, li invia fino a 8 indicatori, alimenta i dispositivi di feedback e fornisce uscite per VDR e sistemi di allarme.

Generale

• Tipo: Standard
• Dimensioni: Standard

Parametri

• Tensione di alimentazione: Doppio DC24V
• Ingresso segnale angolo timone: 1 x CAN o 1 x RS485
• Uscite indicatori: 8 canali, 4–20 mA (o ±10 V)
• Uscita VDR: 1 x NMEA0183
• Uscita allarme: 1 contatto normalmente aperto
• Uscita alimentazione 24V: 1 canale, ≤5 W

Opzioni

• Modalità di uscita: 8 canali isolati 4–20 mA
• Modalità di uscita: 8 canali isolati ±10 V

Specifiche tecniche

• Tensione di alimentazione: Doppio DC24V
• Ingresso segnale angolo timone: 1 x CAN o 1 x RS485
• Uscite indicatori: 8 canali, 4–20 mA (o ±10 V)
• Uscita VDR: 1 x NMEA0183
• Uscita allarme: 1 contatto normalmente aperto
• Uscita alimentazione 24V: 1 canale, ≤5 W
