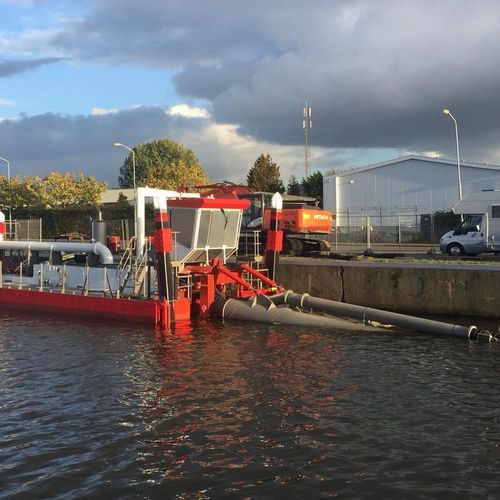

Barca professionale draga aspirante refluente con disgregatore

multiscafodiesel

Panoramica
Le draghe a aspirazione con cutter di OrangePit sfruttano sia la capacità di taglio della testa cutter sia la capacità di aspirazione della pompa di dragaggio per scavare il materiale e convogliarlo verso un sito di recupero, una chiatta cala-sabbia o un'area di scarico laterale. È possibile aggiungere getti d'acqua per aumentare la produttività. Queste draghe lavorano materiali coesivi come argille, sabbie compattate, ghiaie compatte e rocce fortemente alterate, e consentono di raggiungere con precisione le profondità finali richieste. Applicazioni tipiche: estrazione della sabbia, approfondimento e pulizia di canali, stagni, laghi e fiumi. Per applicazioni di aspirazione profonda, le unità possono essere equipaggiate con pompe sommergibili. Alimentazioni disponibili: elettrico, idraulico, diesel o configurazioni ibride.

Gamma disponibile
Forniamo una gamma di draghe a aspirazione con cutter da 10" a 24".

Progettazione della draga a aspirazione

• 1.240 kW di potenza
• Profondità operativa fino a 15 m
• Condotta di scarico fino a Ø550 mm
• Fino a 771 m³/h di materiali solidi
• Fino a 1.350 ton/h di materiali solidi

Dati tecnici (tabella)
Descrizione | Misura | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Profondità di aspirazione fino a | [m] | 6 | 6 | 8 | 8 | 10 | 12 | 15
Miscela | [m³/h] | 850 | 1600 | 2300 | 2450 | 3200 | 4500 | 6000
Materiale solido* | [m³/h] | 109 | 205 | 295 | 314 | 410 | 578 | 771
Materiale solido* | [ton/h] | 191 | 360 | 515 | 560 | 750 | 1012 | 1350
Potenza totale** | [kW] | 195 | 250 | 435 | 590 | 610 | 820 | 1240
Tubo di aspirazione Ø | [mm] | 250 | 300 | 350 | 400 | 450 | 500 | 650
Tubo di mandata Ø | [mm] | 200 | 250 | 300 | 350 | 400 | 450 | 550
Passaggio sferico | [mm] | 110 | 160 | 190 | 185 | 220 | 280 | 290
Diametro cutter | [mm] | 600 | 800 | 950 | 1100 | 1100 | 1300 | 1455
Potenza cutter | [kW] | 35 | 50 | 85 | 100 | 100 | 120 | 140
Cavo verricello laterale Ø | [mm] | 12 | 12 | 14 | 14 | 14 | 16 | 20
Potenza verricello laterale | [ton] | 2 | 2 | 2.5 | 3 | 3 | 4 | 5
Immersione pontoni | [m] | 0.6 | 0.7 | 0.8 | 0.9 | 1.2 | 1.4 | 1.8
Peso a vuoto | [ton] | 58 | 60 | 69 | 72 | 77 | 82 | 91
Dimensioni pontoni | [m] | 24x6x6 | 24x6x6 | 24x6½x6 | 24x6½x6 | 24x7x7 | 24x7x7 | 24x7½x7
Dimensioni tubo alzato | [m] | 31x6x6 | 31x6x6 | 31x6½x6 | 31x6½x6 | 31x7x7 | 31x7x7 | 31x7½x7
*Materiale solido = 70% < 2 mm, 20% 2 – 32 mm, 10% > 32 mm. **Potenza = A-rating o Elettrico

Opzioni (tabella)
Opzioni | 15 / 200 | 15 / 250 | 15 / 300 | 15 / 350 | 15 / 400 | 15 / 450 | 15 / 550
Spuds | Option | Option | Option | Option | Option | Option | Option
Supporto spud | Option | Option | Option | Option | Option | Option | Option
Controllo dragaggio | Option | Option | Option | Option | Option | Option | Option
Climatizzazione cabina | Option | Option | Option | Option | Option | Included | Included
Toilette | Option | Option | Option | Option | Option | Included | Included
Cucina | Option | Option | Option | Option | Option | Included | Included
