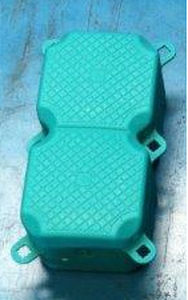

Unità di galleggiamento per pontile galleggiante modulare DOUBLE UNIT

Gli elementi principali del sistema Otto sono: I cubi doppi (100x50x40cm) I cubi singoli (50x50x40cm) I perni Le viti I distanziali doppi Tutti i cubi hanno negli angoli dove ci sono le asole (i cubi doppi anche a metà) dei puntini in rilievo che vanno da 1 a 4, dove 1 è il più alto e 4 il più basso, servono ad indicare l’altezza dell’asola. Per essere assemblati, i cubi vanno disposti tutti con la valvola nello stesso lato. Dove le asole non si toccano tra loro, va inserito il distanziale e i cubi vengono quindi uniti. Per fissare i cubi tra loro si utilizzano i perni che vanno inseriti nei fori e ruotati di 45° con l’apposita chiave. Nel perimetro esterno vanno invece utilizzate le viti con dado.
