Tappo press-fit TFLA series

filettatorotondocilindrico

Panoramica

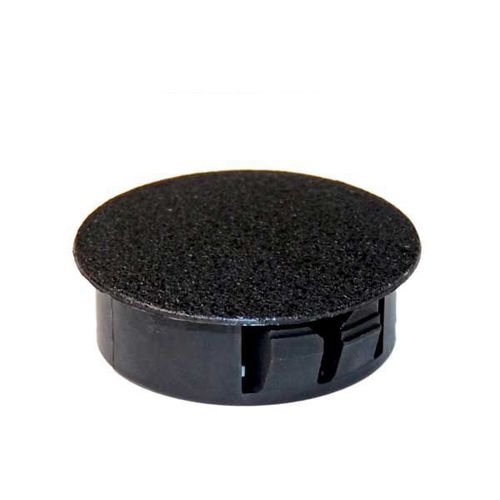

Tappo a scatto per fori su lamiera (serie TFLA) progettato per chiudere fori predisposti su pannelli in lamiera. Realizzato in polietilene (HDPE), il tappo permette un inserimento e una rimozione rapidi per proteggere le aperture da sporco, polvere e umidità garantendo una finitura estetica per utilizzi industriali e civili.

Applicazioni

• Chiusura di fori su pannelli e contenitori in lamiera
• Cartellonistica stradale, telai fotovoltaici e supporti segnaletici
• Componenti e linee di assemblaggio nel settore automotive
• Copriforo per mobili e telai di finestre/porte a fini estetici
• Protezione durante spedizione e stoccaggio
• Protezione di parti filettate (maschio e femmina)

Materiali e colori
Materiale: POLIETILENE (HDPE).
Colori: NERO / BIANCO.
Disponibili versioni estetiche e versioni economiche ad applicazione rapida in funzione dell'impiego e dei vincoli economici.

Ordinazione e campioni
Selezionare il tappo tramite il codice corrispondente al diametro del foro e allo spessore della lamiera richiesto (vedere tabella dimensionale). È possibile richiedere campioni per verificare adattamento e aspetto prima dell'acquisto. Supporto tecnico disponibile per consigliare il tipo di tappo più idoneo secondo esigenze funzionali ed economiche.

Note su filetti e gamme
I tappi per protezione filettata sono disponibili per filetti metrici da M8 a M52, filetti GAS da 1/8" a 3" e filetti UNF. La famiglia copre dimensioni nominali da 0,5 mm fino a oltre 100 mm.

Come scegliere
Misurare il diametro del foro del pannello e consultare la tabella dimensionale. Le lettere di intestazione della tabella corrispondono alle lettere indicate sul disegno tecnico. Scegliere il codice che corrisponde al diametro del foro e allo spessore massimo di lamiera richiesto.

Caratteristiche / specifiche tecniche

• Materiale: POLIETILENE (HDPE)
• Colori: Nero / Bianco
• Serie/modello: TFLA series
• Applicazioni: copriforo per mobili e serramenti, cartellonistica, fotovoltaico, automotive, protezione filetti e tubi, verniciatura
• Disponibilità: ampia gamma di forme e dimensioni; possibilità di richiedere campioni
• Tipologie: versioni estetiche e versioni economiche per applicazioni rapide

Tabella dimensionale (CODICE | D | H | D FORO PANNELLO | MAX SPES.LAM.)
CODICE | D | H | D FORO PANNELLO | MAX SPES.LAM.
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
