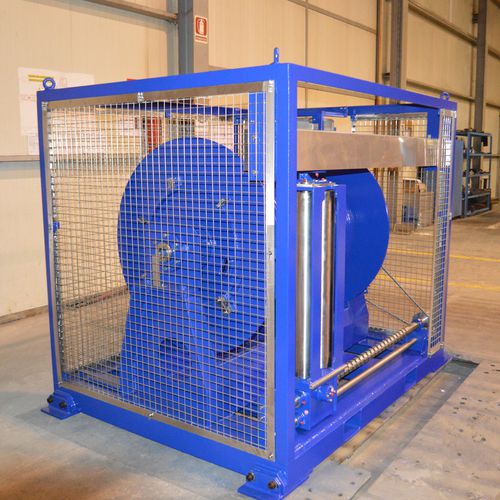

Argano per nave 0.3Te

per cavo ombelicale di ROVcon motore elettrico

0.3Te - 1000m Scheda tecnica Peso senza cavo 1750 Kg Diametro del cavo 25,7 mm Capacità 1000 m Velocità di linea - Primo strato 55 m/min Velocità di linea - Top Layer 79 m/min WLL - Primo strato 300 Kg WLL - Strato superiore 229 Kg Freno Minimo 1,5 WLL - Primo strato 450 Kg Freno Minimo 1,5 WLL - Strato superiore 344 Kg Alimentazione richiesta 380-440V-3 Ph- 50/60 Hz Motore elettrico del verricello 4 Kw IP56 IE3 Controllo Proporzionale Locale Joystick proporzionale bidirezionale e potenziometro di controllo della velocità Vento piano Meccanico a catena Dimensioni (LxPxH) Impronta 2100 x 1691 x 1890 mm Anello di scorrimento Progettato per accettare MOFLON MF0180 o simili non compresi nella fornitura Angolo di uscita del cavo +/-30° Piano orizzontale Min + 4° Max + 45° Piano verticale Dettagli del telaioTelaio con protezioni, tasche di sollevamento a forcella e alette di sollevamento certificate Dimensioni del tamburo dell'arganoNucleo del tamburo Ø 668 mm, lunghezza del tamburo 1242 mm, flangia Ø 1160 mm Principio di funzionamento: Il tamburo dell'argano è montato sull'albero di uscita di un motoriduttore elettrico SEW da 4 kW dotato di un gruppo freno di sicurezza e viene collegato al relativo convertitore di frequenza nel quadro di comando. La velocità del tamburo è controllata proporzionalmente tramite un potenziometro; la sua direzione è determinata da una posizione a 3, ritorno a molla al centro, joystick. Entrambi sono montati localmente sull'involucro dell'argano elettrico. Il freno, essendo a prova di guasto, è sempre in posizione di default su on nel caso in cui, per qualsiasi motivo, si perda l'alimentazione elettrica o il joystick di comando sia in posizione centrale. Il lato non motrice alloggia un cuscinetto e uno slipring. Il vento piano è azionato meccanicamente a catena dall'albero di trasmissione del motoriduttore SEW Electric e il cavo è guidato rispetto al gruppo del carrello del vento piano.
