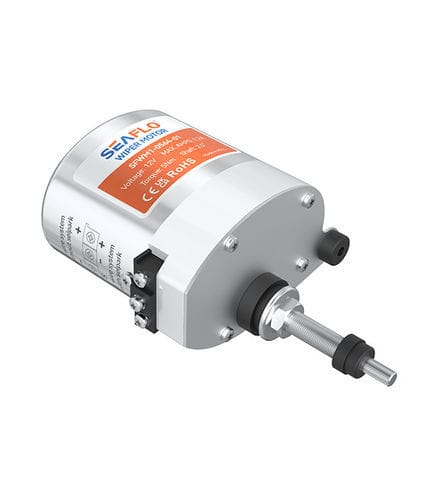

Motorino per tergicristallo per barca 01 Series Wiper Motor

marino

Panoramica
S01: motorino tergicristallo per applicazioni navali. Angoli di spazzata regolabili (90° o 110°) e parcheggio automatico selezionabile a destra o a sinistra. Albero di trasmissione in acciaio inox e corpo metallico. Compatibile con diverse combinazioni braccio/lamina; supporta combinazioni fino a 380 mm / 405 mm. Versioni a 12 V e 24 V per impianti elettrici marini.

Caratteristiche e vantaggi

• Coppia: 5 Nm
• Angoli di spazzata selezionabili: 90° o 110°
• Parcheggio automatico configurabile a destra o a sinistra
• Albero in acciaio inox e corpo metallico per resistenza alla corrosione
• Compatibile con più combinazioni braccio/lamina
• Aziona combinazioni braccio/lamina fino a 380 mm / 405 mm

Opzioni di cablaggio

• Sistema a 2 fili senza self-park
• Sistema a 3 fili con self-park

Modifica dell'angolo di spazzata

• Rimuovere le quattro viti nella parte inferiore del motore.
• Spostare la piastra di trasmissione nel foro corrispondente all'angolo desiderato (90° o 110°).
• Reinstallare e serrare le viti in modo sicuro.

Modifica della posizione di parcheggio

• Rimuovere le viti da entrambi i lati del motore.
• Rimuovere il coperchio del motore.
• Staccare l'assieme della piastra angolare.
• Ruotare l'assieme della piastra angolare di 180°.
• Reinstallare l'assieme della piastra angolare.
• Rimontare il coperchio del motore e serrare le viti laterali.

Configurazioni standard
Modello | Corrente max | Tensione | Coppia | Albero | Angoli di spazzata | Velocità di spazzata | Fusibile
SFWM1-0564-01 | 1,2 A | 12 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 spazzate/min | 3 A
SFWM2-0564-01 | 0,6 A | 24 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 spazzate/min | 2 A

Installazione e dimensioni
Impostato in fabbrica sulla posizione di parcheggio sinistra con angolo di spazzata a 90°. Consultare gli schemi di installazione e i disegni dimensionali forniti per i dettagli di montaggio.

Specifiche tecniche

• Modello (esempi): SFWM1-0564-01 (12 V) e SFWM2-0564-01 (24 V)
• Tensione: 12 V (SFWM1), 24 V (SFWM2)
• Corrente max: 1,2 A (SFWM1), 0,6 A (SFWM2)
• Coppia: 5 Nm
• Lunghezza albero: 64 mm (2,5")
• Angoli di spazzata: 90°, 110° (regolabili)
• Velocità di spazzata: 40 spazzate/min
• Fusibile: 3 A (modello 12 V), 2 A (modello 24 V)
• Supporta combinazioni braccio/lamina fino a 380 mm / 405 mm
• Cablaggio: 2 fili (senza self-park) o 3 fili (con self-park)
