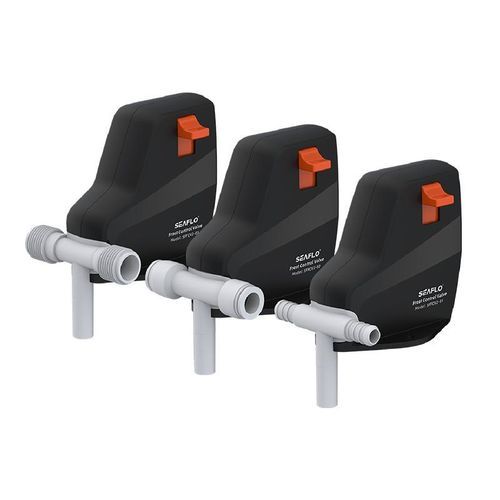

Valvola a fungo SFFCV2 series

antiritornoper barcaper circuito d'acqua

Overview
La valvola di controllo gelo è una valvola di scarico senza alimentazione con monitoraggio del gelo integrato. È adatta come accessorio per apparecchi per acqua calda (caldaie o caldaie combinate) e per serbatoi d'acqua installati permanentemente in caravan e camper.

Color
Nero

Features and Benefits

• Valvola di scarico manuale con pulsante di comando
• Monitoraggio del gelo con apertura automatica al di sotto della temperatura impostata
• Disponibile in tre tipi di raccordo (tubo, tubazione fissa, 1/2” NPT)
• Design compatto per installazione nei pavimenti dei veicoli e nei serbatoi
• Installazione e utilizzo semplici per i tecnici
• Materiali idonei per impianti di acqua potabile

Operation / Operating instructions
1 = Posizione interruttore 'Operation'.
2 = Posizione pulsante 'Drain'.
3 = Posizione pulsante 'Closed'.
4 = Presa di scarico (convogliata all'esterno attraverso il pavimento del veicolo).

Stato di avvio / Chiusura della valvola di scarico / Riempimento della caldaia (serbatoio acqua):
- Verificare che l'interruttore (Posizione 1) sia impostato su 'Operation' e innestato.
- Chiudere la valvola di scarico premendo il pulsante (Posizione 3) fino all'innesto in 'Closed'.
- Chiudere manualmente solo quando la temperatura della valvola è superiore a circa 7 °C (ambiente).

Apertura manuale della valvola di scarico:
- Premere il pulsante (Posizione 2); l'interruttore e il pulsante sporgono (Posizione 1 e Posizione 3). L'acqua defluisce tramite la presa di scarico (Posizione 4).

Apertura automatica della valvola di scarico:
- Se la temperatura della valvola scende sotto circa 3 °C (ambiente), la valvola si apre automaticamente e il pulsante sporge (Posizione 3). L'acqua defluisce tramite la presa di scarico (Posizione 4).

Technical parameters

• SFFCV2-01 — Temperatura di chiusura: sopra circa 7 °C (ambiente); Temperatura di apertura: sotto circa 3 °C (ambiente); Temperatura di esercizio: -30 °C – +70 °C; Collegamento: raccordo tubo Ø 12 mm
• SFFCV2-02 — Temperatura di chiusura: sopra circa 7 °C (ambiente); Temperatura di apertura: sotto circa 3 °C (ambiente); Temperatura di esercizio: -30 °C – +70 °C; Collegamento: raccordo tubazione fissa Ø 12 mm
• SFFCV2-03 — Temperatura di chiusura: sopra circa 7 °C (ambiente); Temperatura di apertura: sotto circa 3 °C (ambiente); Temperatura di esercizio: -30 °C – +70 °C; Collegamento: connettore 1/2” NPT

Installation example / Application
Esempio di mappatura installazione: 1 = Interruttore; 2 = Pulsante; 3 = Pulsante; 4 = Valvola di controllo gelo (valvola di sicurezza/scarico); 5 = Valvola di non ritorno (non inclusa). Raccomandata per caldaie, caldaie combinate e serbatoi acqua fissi in caravan e camper.

Specifications

• Tipo: Valvola di scarico senza alimentazione con monitoraggio del gelo
• Uso previsto: Accessorio per caldaie/caldaie combinate e serbatoi d'acqua installati permanentemente in caravan e camper
• Colore: Nero
• Modelli disponibili: SFFCV2-01, SFFCV2-02, SFFCV2-03 (serie SFFCV2)
• Chiusura manuale consentita sopra circa 7 °C (ambiente)
• Apertura automatica sotto circa 3 °C (ambiente)
• Intervallo di temperatura di esercizio: -30 °C a +70 °C
• Tipi di collegamento: Ø 12 mm tubo; Ø 12 mm tubazione fissa; connettore 1/2” NPT
• Funzionalità: Scarico manuale e protezione antigelo automatica
