Strumento di misura alta precisione QY-MT

Panoramica
QY-MT è un sistema di misurazione subacquea non distruttivo assistito da IA sviluppato da QYSEA, progettato per ispezioni con ROV. Fornisce misurazioni AR in tempo reale, visualizzazione multidimensionale dei dati e generazione automatica di report per ispezioni di strutture subacquee come scafi, ponti e condotte.

Funzionalità principali

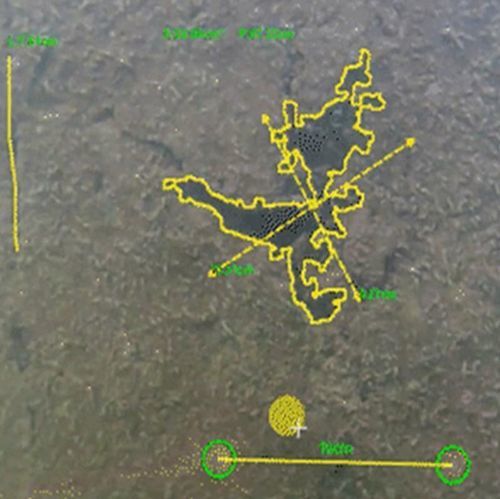

• Misurazione adattiva con IA: utilizza immagini 4K+ e IA per riconoscimento del target e post-elaborazione per individuare vuoti, distacchi e corrosione.
• Righello AR: righello virtuale in tempo reale con precisione al centimetro e unità commutabili (cm/ft).
• AI Vision Lock: stabilizza e mantiene il lock sul target in presenza di correnti per migliorare la ripetibilità delle misurazioni.
• Misurazione lineare e angolare: letture istantanee di lunghezza, altezza e angolo con cambio unità.
• Misurazione di curve e archi: disegno e misurazione intelligenti di forme curve su un piano.
• Misurazione di area e perimetro: supporta calcoli per forme rettangolari, poligonali e adattative.
• Report di misurazione automatizzati: esportazione rapida di report basati sulla missione per supportare le decisioni.
• Flusso di lavoro non distruttivo adatto ad ambienti operativi e di campo.

Capacità di misurazione ed esempi

• Intervallo di dimensione target misurabile: circa 5 cm a 120 cm.
• Intervallo di distanza operativa: tipicamente 30 cm a 200 cm.
• Esempio di laboratorio: lunghezza 14.20 cm, altezza 3.74 cm, perimetro 32.38 cm, area 40.26 cm².
• Esempi in ambiente controllato: distanza reale 15 cm misurata 15.04 cm (errore 0.3%); distanza reale 46 cm misurata 46.18 cm (errore 0.4%).
• Precisione in laboratorio: fino al 99.7% in test controllati; operazioni pratiche (30–200 cm) con errore massimo < 2%; esempio a 62 cm ±0.3%.

Scenari applicativi

• Ispezioni in spazi confinati
• Ispezioni di serbatoi d'acqua e zavorra
• Ispezioni di condotte
• Ispezioni di scafi e asset marini

Compatibilità e supporto sistema

• Modelli ROV supportati: FIFISH W6, E-GO (con righello laser), E-Master, V6 Plus e altri modelli FIFISH.
• Strumenti e moduli compatibili: U-INS (posizionamento subacqueo), sonar di imaging 2D, modulo sonar Q-DVL, righello bussola e accessori di misurazione AR.
• Supporto piattaforma: PC (Windows 10+, 64 bit). Modalità offline supportata per uso in campo senza internet.

Punti funzionali aggiuntivi

• Visualizzazione multidimensionale dei dati e calcoli con un clic per i dati di missione.
• Generazione automatica dei report per snellire l'analisi post-missione.
• Supporto per misure lineari, angolari, curve/archi, rettangolari, poligonali e adattative.

Specifiche tecniche

• Nome prodotto: QY-MT
• Produttore / marca: QYSEA
• Tipo di prodotto: software di misurazione subacquea assistito da IA (non distruttivo)
• Intervallo dimensione target: ~5 cm a 120 cm
• Distanza di misurazione operativa: ~30 cm a 200 cm
• Precisione: test in laboratorio a 62 cm mostra errore ±0.3%; applicazioni pratiche 30–200 cm con errore massimo < 2%
• Precisione riportata in laboratorio: fino al 99.7% in condizioni controllate
• Unità supportate: centimetri e piedi (commutabili)
• Piattaforme supportate: PC (Windows 10+, 64 bit)
• ROV supportati: FIFISH W6, E-GO (con righello laser), E-Master, V6 Plus, altri
• Moduli/strumenti compatibili: U-INS, sonar di imaging 2D, modulo Q-DVL, righello bussola, righello AR e accessori correlati
• Output: report di misurazione automatizzati (esportazione rapida basata sui dati di missione)
