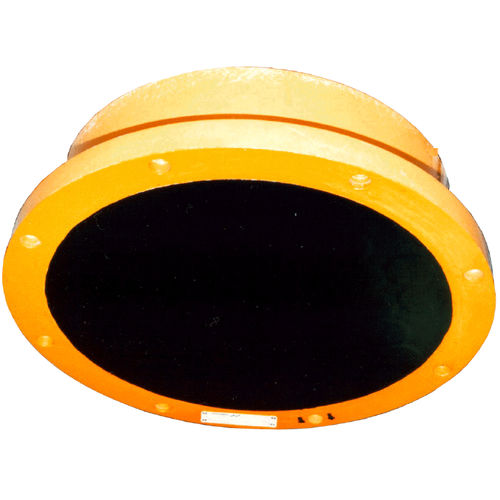

Trasduttore acustico per ecoscandaglio ES18

per ecoscandaglioper barca

L'ES18 è un trasduttore a fascio diviso che incorpora 44 elementi Tonpilz distribuiti in quattro quadranti. L'apertura nominale del fascio è di 11 gradi. Ideale per misurazioni in acque profonde La larghezza di fascio dell'ES18 è di 11 gradi alla frequenza operativa nominale di 18 kHz. Il trasduttore utilizza 44 elementi "tonpilz" organizzati in quattro settori separati. Grazie alla sua bassa frequenza, l'ES18 è ideale per le misurazioni in acque profonde. La portata massima è di circa 7000 metri. Principi di installazione Il trasduttore ES18 viene normalmente montato a filo del fasciame dello scafo o sul fondo di un blister. L'anello di serraggio incorporato viene utilizzato per fissare il corpo del trasduttore a un anello di montaggio. L'anello di montaggio viene saldato nel fasciame dello scafo. Il trasduttore può anche essere montato a filo, nello stesso modo, sul fondo di un blister o di una chiglia a scomparsa. Il cavo del trasduttore penetra nello scafo mediante un pressacavo. Il pressacavo è costituito da una boccola, da rondelle, da una guarnizione in gomma e da un nipplo di tenuta. Specifiche tecniche Osservare la scheda tecnica del trasduttore per tutte le specifiche tecniche pertinenti. Utilizzare il link in fondo alla pagina. Caratteristiche principali Progettato per applicazioni di pesca e scienze oceaniche. Ideale per misurazioni in acque profonde. La frequenza nominale è di 18 kHz. L'ampiezza del fascio è di 11 gradi. La portata massima è di circa 7000 metri. La potenza massima assorbita è di 2000 W. La fornitura comprende il trasduttore, il tubo di riempimento, il pressacavo e la minuteria per il montaggio.
