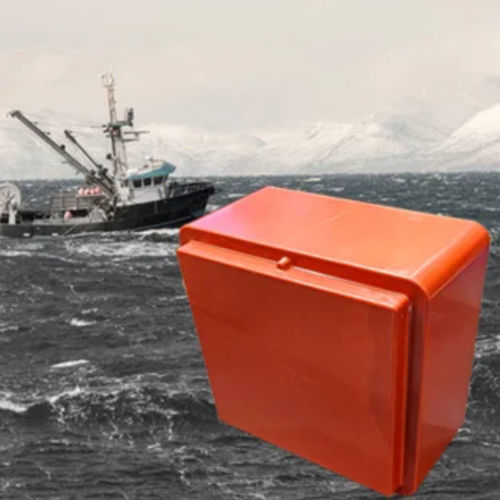

Sonar per nave SN50

multifascioelettronicoad alta risoluzione

Il Simrad SN50 è un sonar a matrice ad alta risoluzione. A seconda della scelta di installazione, è possibile utilizzare il sistema SN50 come ecoscandaglio multibeam, sonar per la pesca a circuizione, sonar per la pesca a strascico o come ausilio alla navigazione. A differenza di un sonar Omni, un sonar a matrice utilizza un trasduttore quadrato fisso con gli elementi disposti in uno schema a matrice rettangolare. Il vantaggio è un'area di copertura focalizzata nella direzione in cui è rivolto il trasduttore. Se il trasduttore è rivolto verso il basso, il sistema sonar funziona come un ecoscandaglio multibeam. Con il trasduttore rivolto orizzontalmente a babordo o a tribordo, il sistema SN50 funziona come un sonar da sciabica, che guarda verso la rete da circuizione. Se si installa il trasduttore rivolto a prua, è possibile utilizzare il sistema sonar per la pesca a strascico o la navigazione. Specifiche principali Tutta l'elettronica del ricetrasmettitore è collocata all'interno del trasduttore. Ciò significa meno cavi, meno rumore e un'installazione più semplice. La frequenza operativa centrale è di 57 kHz. È possibile selezionare qualsiasi frequenza operativa compresa tra 55 e 59 kHz. Questa gamma di frequenze offre una portata operativa fino a 2500 metri, a seconda delle condizioni acustiche. Il trasduttore è dotato di 144 elementi trasduttori in un array a matrice. Per facilitare l'installazione, è stato sviluppato un apposito alloggiamento per il montaggio. I fasci sonar trasmessi possono essere inclinati elettronicamente. Ciò consente di effettuare ricerche sull'intera colonna d'acqua e di ottimizzare le prestazioni del sonar in base alle condizioni acustiche. È incluso un sistema di stabilizzazione integrato per la compensazione elettronica del beccheggio e del rollio, ma è possibile collegare un sensore esterno per una maggiore precisione.
