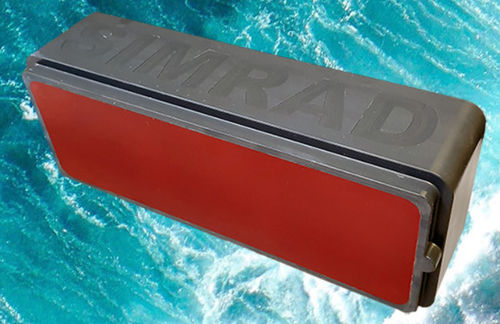

Trasduttore acustico per sonar CP200-5C

per ecoscandaglio

Il Simrad CP200-5C è un trasduttore speciale progettato per la misurazione della velocità dell'acqua e per il Fish-finding. L'alloggiamento del trasduttore Simrad CP200-5C contiene tre trasduttori separati impostati per misurare la velocità dell'acqua e un trasduttore a raggio singolo per il fish-finding tradizionale. Grazie all'elevata frequenza operativa, il CP200-5C fornisce misure accurate ed ecogrammi dettagliati. Il trasduttore viene normalmente montato a filo del fasciame dello scafo. Per fissare il corpo del trasduttore a un telaio di montaggio si utilizza una struttura di bloccaggio. Il telaio di montaggio è saldato alla piastra di fondo. Il cavo del trasduttore penetra nello scafo mediante un pressacavo. Il pressacavo è costituito da una boccola, una guarnizione in gomma, rondelle e un nipplo di tenuta. Il trasduttore può anche essere montato a filo sul fondo di un blister o di una chiglia a caduta. Collegamento dell'ecoscandaglio Il trasduttore CP200-5C è collegato a un sistema ecoscandaglio. Per ottenere la massima precisione di misurazione, si consiglia vivamente di collegare un'unità di riferimento del movimento (MRU) al sistema ecoscandaglio. Se non è disponibile un'unità di riferimento del movimento (MRU), utilizzare un sensore di movimento per misurare rollio e beccheggio. Come soluzione minima si può utilizzare un sistema di posizionamento globale (GPS). Preparazione e calibrazione per i dati di precisione Per ottenere dati di precisione dettagliati e corretti, è necessario allineare il trasduttore e misurarne la posizione e l'offset rispetto al sistema di coordinate dell'imbarcazione. Si consiglia di calibrare il sistema ecoscandaglio con il trasduttore CP200-5C prima dell'uso.
