Sonar per barca SD9500

per naveper AUVper porto

Panoramica del prodotto

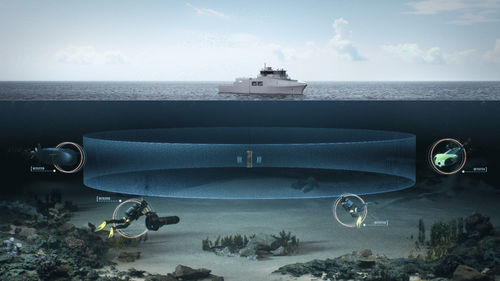

Il SD9500 è un sonar a immersione polivalente progettato per rilevare piccoli bersagli e bersagli a bassa firma, come sommozzatori, veicoli per la consegna di sommozzatori, AUV e mini-sottomarini. È destinato alla protezione dei porti e alla sorveglianza di piattaforme o unità ferme. La testa sonar viene calata oltre la murata con un verricello elettrico e collegata all'unità di elaborazione topside (SPU) tramite cavo ibrido; la profondità di immersione è di almeno 150 m.

Punti salienti

• Ottimizzato per operare in acque poco profonde e spazi confinati con copertura orizzontale a 360°; design compatto per il dispiegamento da navi, basi galleggianti o strutture fisse.
• Sistema di lancio e recupero (LARS) adattabile: da una semplice gru manuale a LARS automatici avanzati su misura per la piattaforma.
• Progettato per la rilevazione di bersagli a bassa firma grazie a banda larga, alta risoluzione e elevata sensibilità di ricezione.
• Supporta il funzionamento remoto e il controllo remoto del LARS da una piattaforma madre o stazione a terra, idoneo per piattaforme non presenziate.

Caratteristiche principali

• Profondità di immersione ≥ 150 m
• Sequenze rapide di lancio e recupero
• Gamma di frequenza: 65 kHz a 105 kHz
• Copertura orizzontale: 360° o settore selezionabile
• Copertura verticale: ±75°
• Stabilizzazione e guida elettronica del fascio
• Tracciamento bersaglio automatico e manuale
• Allarmi acustici e visivi
• Registrazione e riproduzione con sovrapposizione delle eco su mappe elettroniche
• Modellazione della propagazione sonora integrata e simulatore operatore
• Più modalità di trasmissione e opzioni di impulso
• Controllo operatore di tutti i parametri sonar
• Pronto per integrazione con PCC o CMS

Specifiche tecniche

• Modello: SD9500
• Profondità di immersione: almeno 150 m
• Gamma di frequenze: 65–105 kHz
• Copertura orizzontale: 360° o settore selezionabile
• Copertura verticale: ±75°
• Banda: ampia per alta risoluzione
• Sensibilità di ricezione: ottimizzata per bersagli piccoli/deboli
• Controllo del fascio: stabilizzazione e guida elettronica
• Modalità di trasmissione: settore orizzontale, settore verticale, fascio di ispezione
• Modalità impulso: treno di impulsi e impulso singolo
• Tracciamento bersagli: avvio automatico e manuale
• Allarmi: avviso acustico e visivo
• Gestione dati: registrazione, riproduzione, mappe elettroniche con sovrapposizione di eco
• Strumenti: modellazione propagazione sonora integrata; simulatore per addestramento
• Integrazione: pronto per PCC o CMS
• Diagnostica: sistema di test integrato
• Ambiente: adatto ad acque costiere/poco profonde e condizioni confinate
• Lancio e recupero: LARS adattabile (gru manuale o LARS automatico)
• Controllo remoto: supporta operazioni remote complete incluso controllo LARS
