Motore elettrico E-LINE

di propulsioneentrobordoda diporto

Panoramica

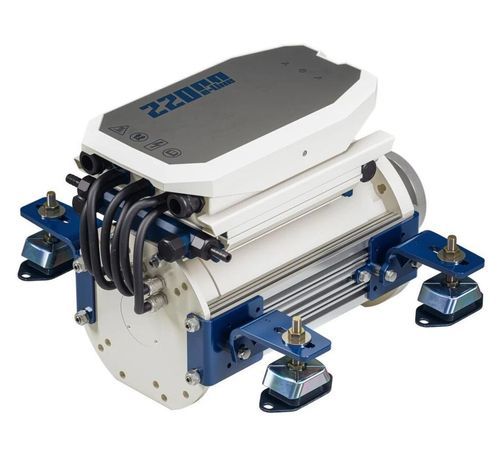

Il motore di propulsione elettrica entrobordo E-LINE 22 kW è una soluzione raffreddata a liquido e a bassa manutenzione per imbarcazioni con trasmissione ad albero. Il design ottimizzato garantisce elevata efficienza e la massima potenza nella sua gamma elettrica, estendendo l'autonomia per carica e riducendo i consumi energetici. Adatto per nuove costruzioni e refit, per imbarcazioni fino a 15 m o 20 tonnellate.

Il set comprende

• Motore E-LINE 22 kW
• Pannello di monitoraggio V-CAN
• Pannello con chiave V-CAN
• Convertitore - 48VDC-12VDC, 360W
• Cavo V-CAN 1 m, senza alogeni
• Hub bus V-CAN a 3 punti
• Resistenza di terminazione V-CAN
• Cavo V-CAN 5 m, senza alogeni

Scegli il raffreddamento
Il E-LINE 22 kW può essere raffreddato con acqua di superficie dolce o tramite scambiatore di quilla. Utilizzare il raffreddamento a superficie in acqua dolce pulita; in acqua salata o contaminata si raccomandano due scambiatori di quilla.

• Sistema di raffreddamento a quilla: EDKCSET
• Sistema di raffreddamento in acqua dolce: EDFWSET

Set di monitoraggio avanzati
Sono disponibili set di monitoraggio digitali opzionali e display per migliorare il controllo e consentire manovre e posizionamento precisi.

Specifiche tecniche

• SKU: ELINE220S
• Potenza massima in uscita: 22 kW (circa 30 hp)
• Potenza motore: 20 kW (@1500 rpm)
• Velocità max (RPM): 1600
• Coppia max (Nm): 130
• Tipo di motore: motore a magneti permanenti (PMAC)
• Tensione (V): 48 VDC (40 - 60 VDC)
• Corrente massima di ingresso: 580 A
• Consumo energetico indicativo: 4 - 8 kWh @ 6 km/h (3,5 kt)
• Motore a combustione indicativo equivalente (hp): 30
• Lunghezza barca indicativa: Fino a 15 m (50 piedi) o 20 ton
• Bus CAN: V-CAN
• Sistemi di raffreddamento: Raffreddamento liquido
• Connessioni circuito raffreddamento liquido: 12,7 mm (1/2”) (mandata e ritorno)
• Peso: 93 kg
• Lunghezza: 545 mm
• Altezza: 371 mm
• Larghezza: 540 mm
• RPM massimo albero in modalità ECO: 1200 rpm
• RPM massimo albero in modalità POWER: 1600 rpm
• Rapporto di trasmissione: 1:1 trasmissione elettrica diretta
• Giunto (opzionale): Combiflex 1225 / 1230 | Bullflex 0125 / 011
• Grado di protezione motore: IP65 con membrana gore-tex e copertura IPx3
• Controlli e avvisi: Propulsione attiva, modalità POWER, temperatura, livello batteria, corrente elevata, bassa tensione, allarme di limitazione
• Protezione circuito elettrico: Fusibile 500 A (SLOW BLOW)
• Dotato di: Frenatura elettronica attiva, protezione batteria e funzione Boosted Charge 24V > 48 VDC 120 A
