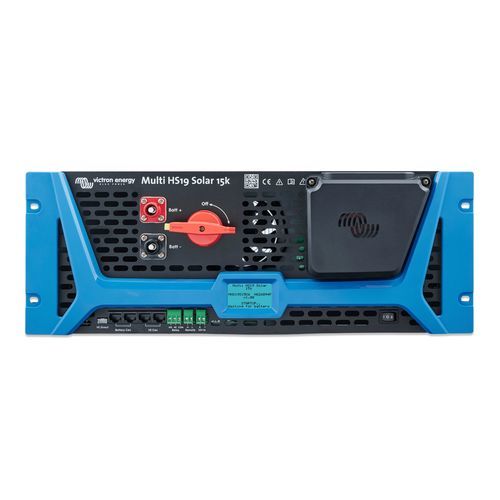

Convertitore-caricabatteria di protocolli Multi HS19

di datidi batteriaBluetooth

Panoramica
Progettato per sistemi batteria 650–1000 V, il Multi HS19 Solar 15k integra inverter/caricabatterie trifase e quattro inseguitori MPPT in un'unità rack da 19 pollici. L'architettura ad alta tensione riduce correnti, sezioni dei cavi e perdite, permettendo installazioni rack compatte ed efficienti nell'ecosistema Victron.

Caratteristiche principali

• Supporto per banchi batteria ad alta tensione (650–1000 V).
• Uscita trifase completa in formato rack 19"; potenza continua 15 kW.
• Quattro MPPT indipendenti, ingresso FV combinato fino a 32 kW; tensione MPPT massima 600 V.
• Elevata efficienza dell'inverter (fino al 98 %) e degli MPPT (~99 %).
• Design leggero per rack (26,5 kg) per una gestione e installazione agevole anche da una sola persona.
• Funzioni PowerControl e PowerAssist per gestire i limiti di rete e integrare potenza dalla batteria.

Applicazioni

• Sistemi ESS connessi alla rete, residenziali e commerciali, e peak shaving.
• Installazioni in rack che richiedono potenza trifase compatta.
• Sistemi off-grid, di backup e carichi critici con batterie ad alta tensione.
• Impianti solari con ombreggiamenti o orientamenti misti dove più MPPT ottimizzano la produzione.

Integrazione e monitoraggio

• Configurazione locale via Bluetooth con VictronConnect.
• Connessione a unità di comunicazione GX (VenusOS) per monitoraggio remoto su VRM e integrazione di sistema.
• Supporto VE.Can / Battery CAN-bus per comunicazione con batterie compatibili e controllo del sistema.
• Supporto Node-RED (VenusOS) e integrazioni di terze parti per automazioni avanzate.

Installazione e collegamenti

• Formato rack 19" pronto per l'integrazione in armadi standard.
• Connettori Surlok CC touch-safe IP2X per collegamenti batteria.
• Connettori MC4 per solare e spine push-in per CA per semplificare il cablaggio e ridurre il lavoro in cantiere.
• L'architettura ad alta tensione consente sezioni dei cavi ridotte e minori costi d'installazione su lunghe percorrenze.

Caratteristiche / specifiche tecniche

• Modello: Multi HS19 Solar 15k
• Potenza continua inverter/caricabatterie: 15.000 VA (15 kW)
• Ingresso solare max: fino a 32 kW (totale)
• MPPT: 4 inseguitori indipendenti; tensione MPPT max: 600 V
• Efficienza MPPT: ~99 %
• Efficienza inverter (max): fino al 98 %
• Tensione batteria supportata: 650–1000 V (Battery CAN-bus)
• Potenza di carica max batteria: fino a 33 kW a 800 V (carica gestita)
• Corrente max di carica batteria: 41 A
• Transfer switch (AC): 32 A
• Formato: unità rack 19"
• Dimensioni (AxLxP): 177.8 x 482.6 x 700 mm
• Peso: 26.5 kg
• Connettori: Surlok CC (IP2X), MC4 (solare), push-in (CA)
• Codice articolo: PMR803150300
• Comunicazioni: Bluetooth (VictronConnect), compatibilità GX/VenusOS, VE.Can / Battery CAN-bus, monitoraggio remoto VRM
