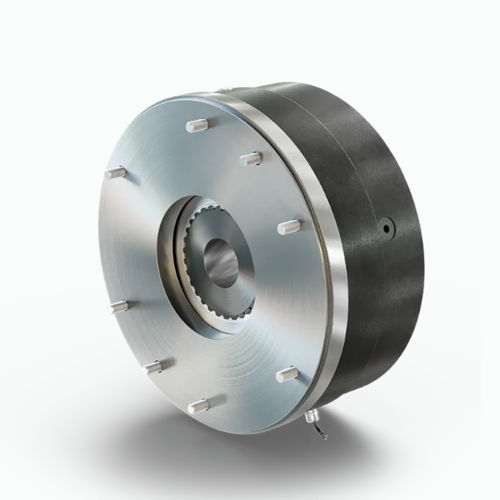

Freno elettromagnetico ROBA-stop M®

Panoramica prodotto
ROBA-stop M® è un freno di sicurezza elettromagnetico montato sull'estremità dell'albero, progettato per motori elettrici standard. La gamma estesa di misure, tipi di rotore e opzioni consente la configurazione per mantenimento statico o frenata dinamica. È disponibile un involucro stagno fino a IP66 e la Cold Climate Version (CCV) supporta il funzionamento fino a −40 °C.

Punti principali

• Freno di sicurezza montato sull'estremità dell'albero
• Diversi materiali di rotore e ampia gamma di misure
• Opzione custodia stagna fino a IP66

Caratteristiche

• Posizione di montaggio
  • Montaggio sull'estremità libera dell'albero
• Applicazione
  • Freno montato sull'albero per mantenimento e frenata di emergenza
• Ciclo di lavoro
  • Possibile utilizzo per ED 100 % (a seconda della configurazione)
• Sicurezza
  • Principio fail-safe
  • Adatto per arresti di emergenza
  • Monitoraggio dello stato di commutazione (opzionale)
• Progettazione
  • Elettromagnetico, vari materiali di rotore (garnitura di attrito, metallo, composito)
• Opzioni aggiuntive
  • Cold Climate Version (CCV) fino a −40 °C
  • Monitoraggio usura
  • Flangia su specifica cliente
  • Riscaldatore anti-condensa
  • Design a doppio rotore
  • Materiali di attrito speciali
  • Opzione senza gioco
  • Tensioni bobina speciali
  • Sblocco manuale bloccabile
• Montaggio e manutenzione
  • Montaggio semplice
  • Manutenzione ridotta

Varianti e applicazioni

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (azionamenti pitch per turbine eoliche)
• ROBA-stop M® CCV (Cold Climate Version)
• Freno dinamico (frenata dinamica regolare)
• Freno di mantenimento (alto momento resistente per arresti di emergenza)

Configuratore — tabelle principali (estratto)
Tabella: Dimensioni 2 / 4 / 8 / 16 / 32
Dimensione | 2 | 4 | 8 | 16 | 32
Coppia frenante M_N [Nm] | 2 | 4 | 8 | 16 | 32
vel. max. n_max [min-1] | 6.000 | 5.000 | 4.000 | 3.500 | 3.000
foro mozzo min. d_min [mm] | 8 | 10 | 11 | 14 | 19
foro mozzo max. d_max [mm] | 15 | 15 | 20 | 25 | 30
Diametro esterno D [mm] | 81 | 92 | 108 | 134 | 154

Tabella: Dimensioni 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (es.)
Dimensione | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
Coppia frenante M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1.000 | 2.000
vel. max. n_max [min-1] | 3.000 | 3.000 | 4.200 | 3.600 | 3.000 | 2.500 | 2.500
foro mozzo min. d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
foro mozzo max. d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
Diametro esterno D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

Opzioni rotore / coppie

• Freno dinamico: adatto a frenate dinamiche regolari — coppia indicativa 0,7–1.400 Nm; velocità massime variabili
• Freno di mantenimento: per frenate occasionali / arresti di emergenza — coppia indicativa 4–1.800+ Nm
• Rotori in materiale composito, rivestiti o metallici a seconda dell'intervallo di coppia

Certificazioni

• ATEX
• CSA
• UL

Dati tecnici (estratto)

• Brand: mayr®
• Nome commerciale / modello: ROBA-stop M®
• Tipo: Elettromagnetico, a molla, montato sull'estremità dell'albero
• Montaggio: sull'estremità libera dell'albero
• Grado di protezione: custodia stagna fino a IP66 (opzionale)
• Ciclo di lavoro: configurazioni disponibili per ED 100 %
• Principio di sicurezza: fail-safe
• Caratteristiche speciali: monitoraggio usura, riscaldatore anticondensa, doppio rotore, flangia su misura, sblocco manuale bloccabile, CCV fino a −40 °C

Download
Schede prodotto, cataloghi, istruzioni di montaggio e file CAD sono disponibili in più lingue nella sezione download del prodotto.
