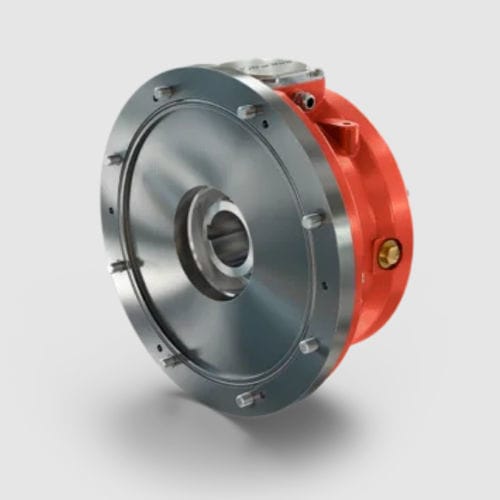

Freno elettromagnetico ROBA-stop® S

Descrizione
ROBA-stop® S è un freno di sicurezza monoblocco con azionamento elettromagnetico e cassa sigillata, studiato per proteggere contro influssi meccanici e climatici. Cassa e scatola dei morsetti sono fuse in un unico pezzo; sono disponibili protezioni anticorrosione e riscaldamento anticondensa per prevenire la formazione di condensa interna. Indicato per applicazioni marine e altri ambienti industriali severi.

Punti chiave

• Freno di sicurezza monoblocco per condizioni ambientali estreme
• Opzioni di protezione anticorrosione
• Grado di protezione fino a IP67

Novità
Disponibile la taglia 11 per applicazioni in acqua di mare e ambienti particolarmente severi.

Applicazioni

• Ambienti severi: gru portuali, navi, piattaforme offshore, tunnel, estrazione mineraria, argani e verricelli

Posizione di montaggio

• Montaggio sull'estremità libera dell'albero

Sicurezza

• Principio fail-safe
• Monitoraggio dello stato di commutazione possibile
• Adatto per frenate di arresto di emergenza

Vantaggi

• Elevato lavoro di attrito ammissibile per applicazioni gravose

Versione

• Azionamento elettromagnetico; carter chiuso

Equipaggiamento / Caratteristiche

• Riscaldamento anticondensa (opzionale)
• Possibilità di monitoraggio usura (opzionale)
• Opzioni di rilascio manuale: leva o rilascio di emergenza tramite utensile

Costruzione - Grado di protezione

• Carter monoblocco fuso e scatola morsetti appositamente sigillata
• Grado di protezione fino a IP67

Montaggio e manutenzione

• Bassa manutenzione

Rumorosità

• Non silenziato

Temperatura / Isolamento

• Classe di isolamento F

Ciclo di lavoro

• Adatto per ciclo di lavoro 100 %

Dati tecnici - Tabella dimensioni
Dimensione | 8 | 9 | 10 | 11
Coppia frenante M_N max [Nm] | 150 | 300 | 480 | 1.200
Coppia frenante nominale M_N [Nm] | 100 | 200 | 400 | 800
Velocità max n_max [min^-1] | 3.400 | 3.000 | 3.000 | 3.000
Foro mozzo min. d_min [mm] | 25 | 25 | 25 | 55
Foro mozzo max. d_max [mm] | 45 | 50 | 60 | 75
Diametro esterno D [mm] | 240 | 270 | 310 | 450

Esempi di impiego / Documentazione

• Usi tipici: gru portuali, applicazioni marine, piattaforme offshore, tunnel, estrazione mineraria, argani e gru
• Fogli dati tecnici, file CAD e documentazione per varianti disponibili

Caratteristiche / Specifiche tecniche

• Marca: mayr®
• Modello: ROBA-stop® S
• Grado di protezione: fino a IP67 (carter monoblocco e scatola morsetti sigillati)
• Design: elettromagnetico, carter chiuso
• Protezione anticorrosione: rivestimenti per ambienti marini/severi
• Riscaldamento anticondensa: disponibile
• Monitoraggio: monitoraggio dello stato di commutazione e usura possibile
• Principio di sicurezza: fail-safe
• Classe d'isolamento: F
• Ciclo di lavoro: adatto per 100 %
• Taglie e parametri principali: vedere la tabella sopra (8–11)
