Sensore di livello EM series

di naveper cisterna

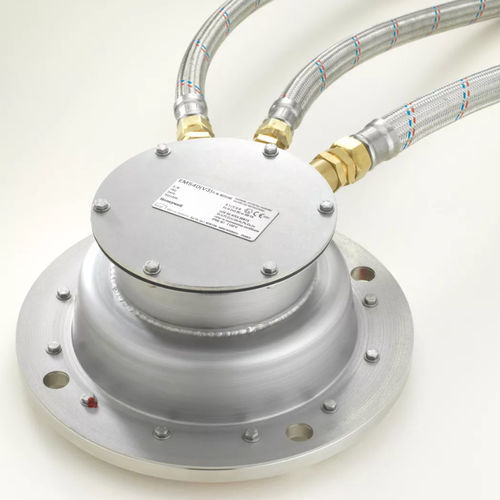

La misurazione continua e precisa del livello è necessaria per garantire operazioni marine sicure, in particolare durante le operazioni di carico e scarico. Il misuratore radar EM540 di Honeywell integra i dati di temperatura, pressione e zavorra in un sistema conforme, robusto e compatto. Che cos'è? Il misuratore radar EM540 da 8 pollici è particolarmente adatto alle applicazioni sofisticate delle navi cisterna, come i prodotti chimici e il bitume, e alle navi fluviali interne. Può essere installato sia su un tubo di calma che su uno spazio libero, a seconda del tipo di radar. È dotato di un massimo di sei ingressi analogici che monitorano la temperatura, la pressione del gas inerte e i manometri dei serbatoi vicini. L'EM540 è associato a due rack Intrisincally Safe: il TA3840C dedicato alla comunicazione e il TA3840S per l'alimentazione. Il sistema di controllo calcola il volume, compensa l'assetto, lo sbandamento e la temperatura e visualizza le informazioni o le invia al computer di carico della nave e all'ICMS (Integrated Control and Monitoring System). Come funziona? La distanza (ullage) tra l'antenna e la superficie del liquido è misurata attraverso la propagazione del segnale radar, utilizzando FMCW (Modulazione di frequenza a onda continua). Un processore di segnale digitale incorporato calcola la distanza. Il vuoto calcolato in millimetri viene poi inviato direttamente alla sala di controllo del carico, insieme alle informazioni sui segnali di temperatura e pressione. L'uso della trasmissione bidirezionale del segnale digitale a sicurezza intrinseca tra il misuratore radar e il sistema di monitoraggio centrale consente una facile integrazione dell'EM540 in qualsiasi tipo di sistema di controllo.
