Sistema di monitoraggio per nave TA3840 series

da nivello di riempimento di serbatoiodi pressione dei serbatoiodel carico

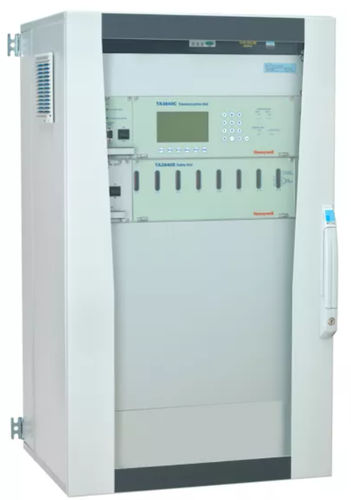

Il rack di comunicazione TA3840C e il rack di sicurezza TA3840S raccolgono ed elaborano i dati misurati dai sensori di livello, pressione, temperatura, assetto e sbandamento per fornire misurazioni accurate e affidabili di livello e/o volume. L’unità di interfaccia di comunicazione è un’unità di elaborazione che centralizza i dati provenienti da più strumenti di misurazione dei serbatoi navali. Fornisce i valori calcolati relativi a volume, livello, pressione e temperatura delle cisterne, destinati al software di misurazione, al computer di carico e ad altri sistemi presenti a bordo. Questa interfaccia centralizzata è in grado di gestire i segnali di misura provenienti da un massimo di 64 cisterne di carico, oltre ad accettare fino a 96 ingressi provenienti da altri strumenti. Che cos’è? L’interfaccia di comunicazione è un’unità autonoma in grado di accedere ai segnali provenienti da vari tipi di strumenti utilizzati a bordo della nave. L’unità può essere installata in un rack da 19 pollici e comprende una scheda di alimentazione, una scheda dell’unità centrale per l’elaborazione dei dati, una tastiera funzionale e un’unità di visualizzazione con schermo LCD per i dati di misurazione e di allarme. Come funziona? L’interfaccia di comunicazione funge da punto unico nella sala di controllo per l’accesso ai segnali di misura provenienti da tutti i tipi di strumenti di misurazione collegati a bordo della nave. Approvata dalle principali società di classificazione internazionali, la TA3840C offre due slot per una o due schede di ingresso analogiche da 4-20 mA (48 canali) oppure per una o due schede I/O multifunzione (8 x 4-20 mA, 24 uscite binarie e 16 ingressi binari). Questa interfaccia è predisposta per il servizio di connettività remota di Honeywell per le navi. Insieme al misuratore radar EM540, ai sensori di pressione e temperatura T901, al misuratore di livello elettropneumatico CT801 e ai sensori di pressione PL3700X
