Sonar per nave CSH-10

per barcamultifasciomonofrequenza

Panoramica

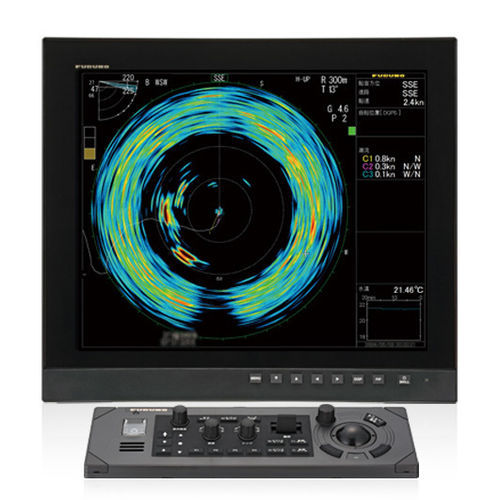

La sonda di scansione omnidirezionale 360° CSH-10 offre una visione immediata della situazione subacquea intorno all'imbarcazione. Operando ad alta frequenza (83,5 kHz standard, selezionabile 81,5–85,5 kHz) con beamforming digitale completo, migliora la distinzione tra pesci, fondale e strutture e dispone di un fascio stretto efficace per il rilevamento di banchi vicino alla superficie. Sensore di movimento integrato e stabilizzazione del fascio assicurano immagini stabili anche in mare agitato.

Mercati

• Imbarcazioni da diporto
• Pescherecci

Caratteristiche

• Nuovo Indicatore di Inclinazione — Indicatore sul display che mostra angolo di inclinazione, distanze lineari/orizzontali/verticali fino al cursore, intervallo di rilevamento del fascio e profondità dei bordi superiore/inferiore per un posizionamento intuitivo degli echi.
• Rilevamento fino a 900 m — Prestazioni a lungo raggio migliorate (es.: relitto a ~850 m). Il sensore di movimento aumenta la rilevazione a lungo raggio di circa il 20% rispetto al modello precedente.
• Stabilizzazione del fascio — Sensore di movimento e correzione automatica dell'angolo del fascio; i fasci trasmettitore e ricevitore possono essere stabilizzati indipendentemente per rilevazioni stabili in mare agitato.
• Alta risoluzione — Auto Filter e stabilizzazione riducono il rumore per immagini più nitide utili a identificare banchi di pesci e strutture subacquee.
• Marca di stima pesci — Stima due candidate formazioni di pesci mostrando lunghezza, larghezza, area e un indice stimato per confrontare gli echi (richiede dati di velocità, rotta e prua).
• Funzione Target Lock — Traccia automaticamente un banco mostrando distanza, profondità, velocità e direzione. Due modalità di bloccaggio: tracciamento posizione (Target Mark) e tracciamento banco (Fish) (richiede dati di velocità, rotta e prua).
• Registrazione/riproduzione dati eco — Salvataggio di immagini fisse e in movimento su memoria interna o su archivio esterno opzionale e riproduzione dal menu (opzione).
• Unità di controllo compatta — SCU-002 più piccola con tasti funzione, leva tilt, RotoKey™ e grande trackball per facilitare installazione e uso.
• Opzioni telecomando — Controllo ponte per portata, tilt e sensibilità. Telecomando cablato FSV-854-MK2, wireless SCU-001 (Bluetooth®, fino a 4 unità) e Small Switch Box SCU-003 per funzioni base su/giù e alimentazione.
• Nuova cupola protettiva trasduttore e unità scafo — Disponibile con corsa 400 mm o 600 mm. Sollevamento/abbassamento più rapido: 7 s (400 mm), 10 s (600 mm). Velocità ammessa: 20 kn normale, 18 kn durante operazione di sollevamento/abbassamento. Compatibile per retrofit con tubi scafo CSH-8L MARK-2 / CSH-5L MARK-2.
• Compatibilità NavNet TZtouchXL — Visualizza echi, sovrappone carte e consente operazioni CSH-10 da display TZtouchXL (software V25.11 o successivo).

Specifiche

• Generale:
  Scansione: Beamforming digitale completo
  Frequenza: 83,5 kHz (selezionabile 81,5–85,5 kHz)
  Gamma base: 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
• Display:
  Pixel: 1280 x 1024 (SXGA)
  Colori: 32 colori (immagini sonar), 6 colori (marcatori)
  Orientamento: Head-up, North-up, Course-up (sensore richiesto)
  Funzioni aggiuntive: Reiezione interferenze, Media eco, Limitatore rumore, Livello segnale, Tracciamento automatico, Auto-retract, Allarme banco pesci
• Unità trasceiver:
  Lunghezza impulso: 0,5–20 ms
• Unità scafo:
  Tempo sollevamento/abbassamento: 7 s (400 mm), 10 s (600 mm)
  Velocità consentita: 20 kn (18 kn per sollevamento/abbassamento)
  Corsa trasduttore: 400 mm o 600 mm
• Alimentazione:
  Unità processore: 12–24 VDC: 4,0–2,0 A
  Unità trasceiver: 24 VDC, 7,2 A max
  Unità scafo: 24 VDC, 10 A max
• Ambiente:
  Temperatura: Processore/Transceiver -15°C a +55°C; Trasduttore -5°C a +35°C; Unità scafo 0°C a +55°C; Controllo/Telecomando -15°C a +55°C
  Umidità relativa: ≤93% a +40°C
