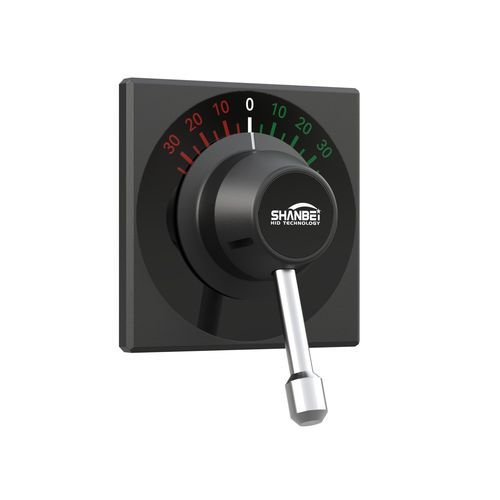

Leva di comando per timone WLF-40

digitalemonolevaper nave

Panoramica
La leva del timone WLF-40 è un'interfaccia di controllo compatta per sistemi di sterzo navali a servo. Invia valori di comando per il timone tramite un potenziometro integrato o un segnale 4–20 mA opzionale e offre scale e gamme di rotazione selezionabili per adattarsi alle esigenze di controllo dell'imbarcazione.

Caratteristiche principali

• Corpo in lega di alluminio adatto all'installazione marina
• Potenziometro 5KΩ di serie con opzione uscita 4–20 mA
• Più opzioni di scala e gamma di rotazione
• Sincronizzazione asse motore selezionabile

Stile / Aspetto

• Volante: nero
• Impugnatura: acciaio inossidabile

Scale disponibili

• -35° ~ 0 ~ 35°
• -45° ~ 0 ~ 45°
• -50° ~ 0 ~ 50°
• -100 ~ 0 ~ 100

Gamma di rotazione (opzioni)

• -60° ~ 0 ~ 60° (scatto a 0°)
• -90° ~ 0 ~ 90° (scatto a 0°)
• -140° ~ 0 ~ 140° (scatto a 0°)

Uscite / Segnali

• Potenziometro 5KΩ (standard)
• 4–20 mA (opzionale)

Sincronizzazione albero motore

• No (standard)
• Sì (opzionale)

Parametri tecnici
Tensione di alimentazione: 24 VDC
Potenziometro: 5KΩ
Precisione di uscita: ≤ 1,0 %
Grado di protezione: Frontale IP56; Posteriore IP20 (con copertura protettiva: IP44)
Peso: 0,8–1,5 kg (a seconda della configurazione)
Standard di prova: IEC 60945
Temperatura di esercizio: 5℃–55℃
Installazione: 4 × prigionieri M4, spessore pannello < 10 mm
Connessione: connettore a morsetti a 16 poli

Accessori / Opzioni (sintesi)

• Selezione delle scale
• Selezione delle gamme di rotazione
• Segnale di uscita: potenziometro 5KΩ o 4–20 mA
• Sincronizzazione albero motore: selezionabile
