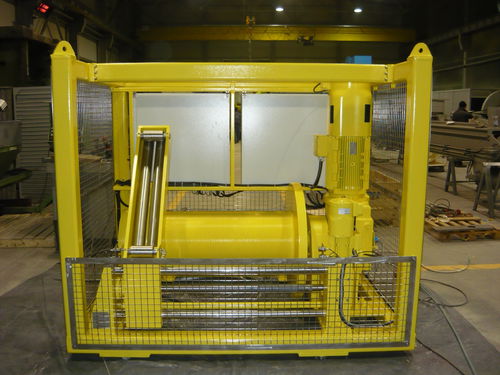

Argano per nave SONAR

per ricerca oceanograficacon motore idraulicocon motore elettrico

Principio di funzionamento: La canna del verricello è montata su un cuscinetto girevole dentato esterno. Il cuscinetto è azionato da un pinon montato sull'albero di uscita di un motoriduttore elettrico SEW dotato di un gruppo freno di sicurezza. Il freno, essendo a prova di guasto, è sempre in posizione di default su on nel caso in cui, per qualsiasi motivo, venga a mancare l'alimentazione elettrica, il freno viene automaticamente azionato. Il Level Wind azionato elettricamente dal motoriduttore elettrico SEW da 0,75 kW. Il vento di livello è controllato da PLC, è automatico con comando manuale. Il vento di livello può essere regolato per accettare diversi diametri di cavo, se necessario. Il controllo della velocità è continuamente variabile con incrementi inferiori a 0,05 m/s tramite il joystick proporzionale e un HMI visualizza Line Speed, Line Load, Line Out e Line In. 5Te - 5500m Scheda tecnica Peso senza cavo 6200 Kg Diametro del cavo 17,3 mm Capacità 5500 m Velocità di linea - Primo strato 45 m/min Velocità di linea - Top Layer 76 m/min WLL - Primo strato 5657 Kg WLL - Strato superiore 3360 Kg Freno Minimo 1,5 WLL - Primo strato 10498 Kg Freno Minimo 1,5 WLL - Strato superiore 6236 Kg Alimentazione richiesta 380-440V-3 Ph- 50/60 Hz Livello Motore elettrico del vento 45 Kw IP56 IE3 Livello Motore elettrico del vento 0,75 Kw IP56 IE3 Vento livellato Vento livellato ad impulso elettrico automatico con regolazione manuale Dimensioni (LxPxA) 3120 x 2400 x 2448 mm Impronta 3120 x 2400 mm Anello di scorrimento Progettato per accettare Trolex TX4847 o simili non compresi nella fornitura Angolo di uscita del cavo +/-15° Piano orizzontale Min -10° Max + 20° Piano verticale Dettagli del telaio Telaio con protezioni, tasche di sollevamento a forcella e alette di sollevamento certificate
