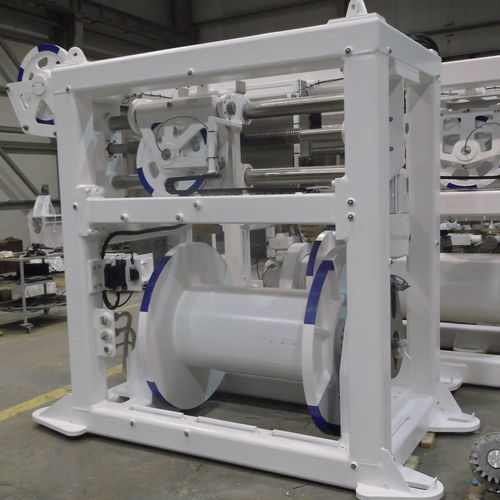

Argano per nave MULTIFUNCTIONAL

per ricerca oceanograficacon motore idraulico

2.5Te - 3000m Scheda tecnica Peso senza cavo 3200 Kg Diametro del cavo 11,43 mm Capacità 3000 m Velocità di linea - Primo strato 50 m/min Velocità di linea - Strato superiore 90 m/min WLL - Primo strato 2545 Kg WLL - Strato superiore 1500 Kg Freno Minimo 1,5 WLL - Primo strato 3900 Kg Freno Minimo 1,5 WLL - Strato superiore 2250 Kg Alimentazione dell'azionamento idraulico dell'argano Richiesto 200 bar 130 l/min per tamburo dell'argano Motore elettrico a livello del vento Fornitura richiesta 1,5 Kw IP56 IE3 380-440V-3 Ph- 50/60 Hz Controllo Proporzionale Locale Joystick Bi-direzionale proporzionale Vento livellato ad angolo retto - Vento livellato ad impulso elettrico automatico con regolazione manuale Dimensioni (LxPxH) Impronta 1260 x 2842 x 2207 mm 1260 x 2735 mm con opzione twist lock Anello di scorrimento Progettato per accettare Focal 180 o simili non in dotazione Principio di funzionamento: Il tamburo dell'argano è azionato direttamente da una combinazione di riduttore Bonfiglioli, motore idraulico e valvola di carico. Il freno, essendo a prova di guasto, è sempre in posizione di default su on nel caso in cui, per qualsiasi motivo, si perda l'alimentazione elettrica o il joystick di comando sia in posizione centrale. Il lato non motrice ospita un cuscinetto e uno slipring. Il riduttore elettrico SEW Electric Motoriduttore da 1,5 kW ad angolo retto a 90 gradi ad azionamento elettrico. Il vento livellato è controllato da PLC, è automatico con comando manuale. Il vento di livello può essere regolato per accettare diversi diametri di cavo, se necessario. L'interfaccia operatore visualizza la velocità di linea, il carico di linea, la linea in uscita e la linea in entrata con la fornitura di monitoraggio del carico con limiti selezionabili dall'utente per il tensionamento della linea.
