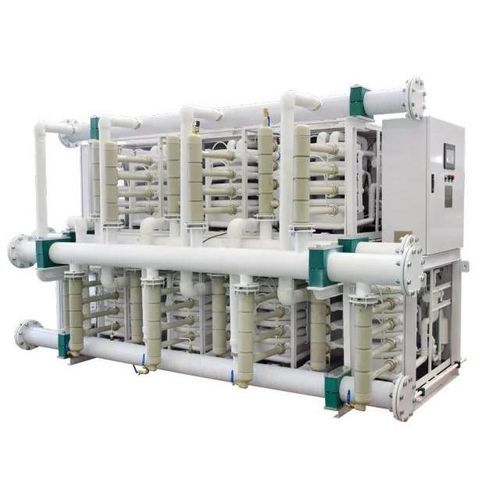

Raffreddatore d'acqua per nave OA-TCS Series

Panoramica

La serie OA-TCS è un'unità modulare di produzione acqua fredda/calda basata su pompa di calore a fonte d'acqua, progettata per utilizzare acqua di fiumi, laghi o mare come sorgente termica. Le unità erogano circa 7°C in raffreddamento e circa 45°C in riscaldamento. Il progetto modulare consente il funzionamento in parallelo per capacità elevate e configurazioni flessibili in impianto.

Sottomodelli correlati

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

Caratteristiche

• Progettazione modulare che permette il collegamento in parallelo delle unità per capacità scalabile e migliori prestazioni di regolazione, riducendo la corrente di avviamento.
• Scambiatore coassiale smontabile lato acqua di fiume/laghi/mare per semplificare pulizia e manutenzione del lato acqua.
• Funzionamento con temperatura sorgente acqua bassa fino a 3°C mantenendo oltre il 70% della capacità nominale in riscaldamento in tali condizioni.
• Compressore ermetico di marca importata, selezionato per basso rumore e affidabilità.
• Sistema di controllo digitale con molteplici funzioni di protezione e monitoraggio.
• Progettazione per resistenza alla corrosione, riduzione delle vibrazioni e stabilità strutturale.
• Struttura modulare che supporta disposizioni in parallelo orizzontali o verticali in base al layout dell'impianto.

Funzioni di protezione

• Protezione flusso acqua: rilevamento e protezione contro mancanza d'acqua o interruzione del flusso nei sistemi acqua di mare e acqua di circolazione.
• Protezione pressione refrigerante: disinserimenti di sicurezza per alta e bassa pressione.
• Protezione compressore: protezione da sovraccarico e surriscaldamento.
• Protezione temperatura acqua:
  • Protezione per bassa temperatura dell'acqua di mare e protezione per differenziale temperatura ingresso/uscita.
  • Protezione alta/bassa temperatura acqua di circolazione e protezione per differenziale temperatura ingresso/uscita.
• Opzionale: protezione anticorrosione con anodo di zinco per applicazioni in acqua di mare.

Parametri prodotto (estratto)

• Colonne: Modello | Btu/h | Alimentazione | Potenza ingresso raffreddamento | Potenza ingresso riscaldamento
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

Note tecniche

• Esempio di decodifica modello: OA-48TCS — '48' indica una capacità di 48.000 Btu/h in raffreddamento/riscaldamento.
• Nota alimentazione: il suffisso 'S' indica 380V/50Hz/3Fasi; il valore predefinito è 220V/50Hz/1Fase se applicabile.
• Intervallo efficace di temperatura della fonte d'acqua (fiume/laghi/mare): 3–35°C.
• Vasca di raccolta e telaio: acciaio inossidabile.
• Materiali condensatore: tubo rame-nichel B10/B30 o tubo in titanio (opzionale).
• Evaporatore: acciaio inossidabile 316L.
• Refrigeranti: R410A o R407C.
