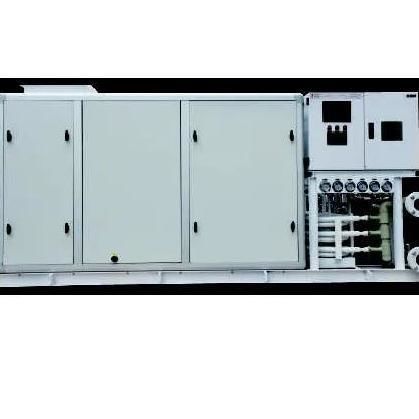

Unità di trattamento di aria OA-ZK Series

marinaper nave

La serie OA-ZK è un'unità di trattamento aria unitaria raffreddata ad acqua di mare, progettata per grandi cabine marine e applicazioni commerciali, che integra filtrazione, raffreddamento, riscaldamento opzionale e umidificazione. L'unità può fornire riscaldamento quando la temperatura dell'acqua di mare supera i 3°C e supporta l'immissione mista di aria esterna/di ritorno tramite serrande regolabili.

Principio:

• L'unità OA-ZKH è composta da compressore, condensatore, valvola di espansione ed evaporatore dimensionati per lo scambio termico con acqua di mare.
• L'acqua di mare raffredda lo scambiatore per ottenere raffreddamento e deumidificazione dell'aria ricircolata.
• Quando la temperatura dell'acqua di mare supera i 3°C, il sistema può funzionare in modalità riscaldamento tramite il circuito a pompa di calore.
• Prese d'aria esterna e di ritorno con serrande permettono di regolare con precisione la miscelazione e i tassi di ventilazione.

Caratteristiche:

• Struttura integrata per installazione a pavimento semplificata a bordo o in grandi compartimenti.
• Filtro primario a telaio per sostituzione e manutenzione agevoli.
• Valvola solenoide refrigerante e valvola di espansione termostatica integrate per un controllo affidabile del refrigerante.
• Ventilatore a velocità variabile con VFD per regolare portata d'aria e pressione statica di uscita in base alla resistenza delle condotte.
• Distribuzione centralizzata di mandata e ripresa che consente il funzionamento con il 100% di aria esterna in stagioni di transizione.
• Trattamento aria: filtrazione polveri, raffreddamento, riscaldamento opzionale e umidificazione opzionale.

Sottomodelli e parametri correlati:

• OA-25ZKH — Btu/h: <96000 — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --
• OA-35ZKH — Btu/h: 96000-720000 — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --
• OA-50ZKH — Btu/h: 96000-720000 — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --
• OA-70ZKH — Btu/h: 96000-720000 — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --
• OA-105ZKH — Btu/h: 96000-720000 ("105" indica circa 105 kW di capacità) — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --
• OA-180ZKH — Btu/h: 96000-720000 — Alimentazione: AC380V/50Hz/3Ph — Potenza ingresso raffreddamento: -- — Potenza ingresso riscaldamento: --

Dettagli tecnici e opzioni:

• Alimentazione elettrica: 380V / 50Hz / 3 fasi (standard per i sotto-modelli elencati).
• Controllo ventilatore: inverter (VFD) per regolazione continua della velocità e controllo della pressione statica di uscita.
• Modalità di funzionamento: ventilazione, raffreddamento, riscaldamento (opzionale), umidificazione (opzionale).
• Scambiatore termico: alette in alluminio idrofilo standard; opzione tubo/rame disponibile.
• Accessori opzionali: serrande aria esterna/di ritorno in acciaio zincato o lega di alluminio; resistenza elettrica; umidificatore Celdek o a elettrodi.
• Intervallo di temperatura applicabile per la sorgente d'acqua (fiume / lago / mare): 3°C ~ 35°C.

Installazione e applicazioni marine tipiche:

• Unità installata a pavimento, collegata a condotti di mandata, ripresa e aria esterna; adatta a grandi cabine di navi, locali macchine o compartimenti di grande volume a terra.
• Progettata per integrazione con circuiti acqua di mare di bordo e sistemi di ventilazione centralizzati.
• Accessibilità per la manutenzione di filtri, ventilatori e componenti di controllo prevista per i programmi di servizio.
