Sensore di temperatura 38/200 Combi C

acusticaper barcaper ecoscandaglio

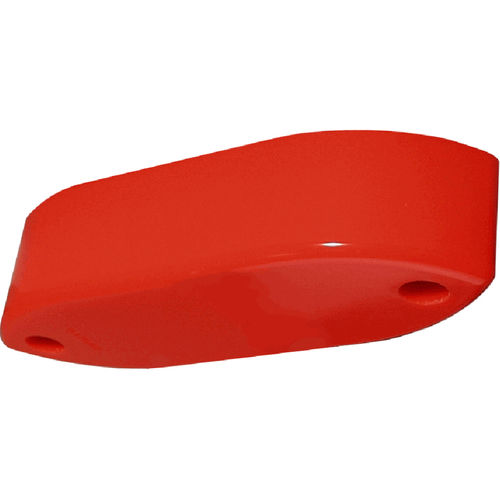

Il trasduttore Simrad 38/200 Combi C combina due trasduttori e un sensore di temperatura in un unico alloggiamento. È stato progettato con una forma aerodinamica per il montaggio a scafo su piccole imbarcazioni. Questo trasduttore a raggio singolo offre due trasduttori in uno. Le due frequenze coprono la colonna d'acqua e rilevano il fondo sia in acque profonde che in acque poco profonde. Il trasduttore comprende anche un sensore di temperatura. Il trasduttore è dotato di un rivestimento idrodinamico ed è destinato all'installazione all'esterno dello scafo. Non deve essere montato a filo. Al contrario, è necessario creare una carenatura personalizzata da inserire tra lo scafo e la superficie superiore del trasduttore. Questa carenatura deve fornire l'angolo di installazione corretto, accogliere l'anello di servizio del cavo e sostenere completamente l'intera area superiore dell'alloggiamento. Un sostegno parziale, ad esempio solo alle estremità, può causare danni strutturali in caso di urti violenti. L'alloggiamento comprende due fori per i bulloni per fissare saldamente l'unità alla carenatura. Il posizionamento del trasduttore a circa 0,5 metri dalla chiglia consente un adeguato flusso d'acqua tra la chiglia e l'unità. Per ottenere prestazioni ottimali, la faccia del trasduttore deve essere angolata di circa 1-2 gradi in modo che l'acqua in arrivo lo incontri in modo pulito, favorendo un flusso stabile e laminare. Le viti di montaggio devono essere a filo ed eventuali spazi vuoti intorno ad esse devono essere sigillati con un composto o un anello di bloccaggio appropriato. La superficie del trasduttore, il rivestimento dello scafo circostante e qualsiasi materiale di riempimento devono essere rifiniti in modo da ottenere una superficie liscia e uniforme. Le irregolarità in queste aree possono disturbare il flusso dell'acqua e ridurre le prestazioni. Il cavo del trasduttore penetra nello scafo mediante un tubo di riempimento e un pressacavo.
