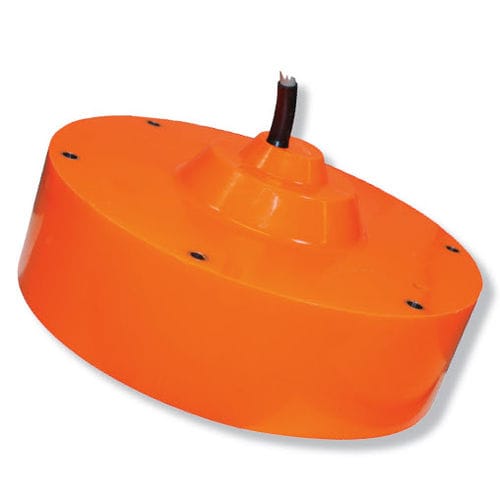

Trasduttore acustico per ecoscandaglio 38-9

per ecoscandaglioper barca

Il Simrad 38-9 è un trasduttore a fascio singolo a 38 kHz. È progettato principalmente per applicazioni di ricerca del pesce e di mappatura del fondo. Il Simrad 38-9 comprende un totale di 88 elementi "Tonpilz". Questi offrono un fascio relativamente stretto con una notevole capacità di portata. Il trasduttore è normalmente montato a filo del fasciame dello scafo. L'anello di fissaggio fissa il corpo del trasduttore a un anello di montaggio. L'anello di montaggio è saldato nel fasciame dello scafo. Il trasduttore può anche essere montato a filo nello stesso modo sul fondo di una bolla o di una chiglia di caduta. Il cavo del trasduttore penetra nello scafo tramite un tubo di riempimento e un pressacavo. SPECIFICHE CHIAVE Frequenza operativa: 38 khz Larghezza del fascio circolare: 9 gradi Lunghezza del cavo: 20 metri Peso (in aria): 18 kg SPECIFICHE TECNICHE Vedere la scheda tecnica del Simrad 38-9. DOCUMENTAZIONE PER L'UTENTE FINALE E DISEGNI DI INSTALLAZIONE Aprire la pagina INFORMAZIONI PER L'ORDINE Numero di parte: KSV-203635 Anello di montaggio: 499-203336 (richiesto, ma non incluso nella consegna) Serbatoio in acciaio: 599-203664 (Opzionale)
