Sonar per barca SY60

per navemultifascioper ambiente aggressivo

Panoramica

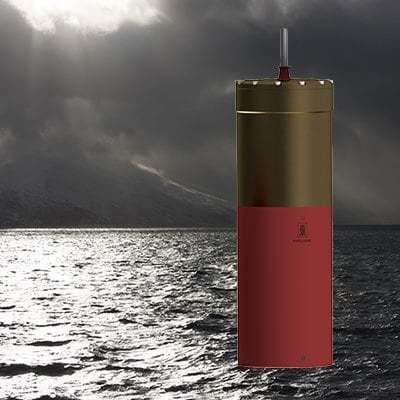

Il Simrad SY60 è un sonar omnidirezionale di seconda generazione per impieghi commerciali e pesca sportiva. Presenta un numero aumentato di elementi del trasduttore e una maggiore potenza di trasmissione per migliorare la risoluzione sul piano verticale, la separazione degli obiettivi e il tracciamento in condizioni di mare mosso. L'elettronica del ricetrasmettitore è contenuta all'interno del trasduttore, riducendo cavi e rumore.

Miglioramenti tecnici principali (intro)
Aumentando il numero di elementi da 256 (SY50) a 384 nel SY60, si ottiene un fascio verticale più stretto e una risoluzione superiore sul piano verticale. La potenza di trasmissione è stata raddoppiata rispetto al SY50, fornendo circa +3 dB di livello di sorgente. Un nuovo sensore di movimento SteadyPing è integrato all'interno del trasduttore per garantire una completa stabilizzazione in mare agitato.

SteadyPing
SteadyPing è un nuovo sensore di stabilizzazione integrato nel trasduttore. Offre una precisione sostanzialmente superiore rispetto ai sensori di stabilizzazione precedenti, consentendo una presentazione stabile e accurata a breve distanza e durante il mare agitato. Una rapida stabilizzazione è fondamentale quando si utilizzano fasci stretti.

QuadPing®
QuadPing® è una funzionalità avanzata che utilizza simultaneamente quattro trasmissioni (ping) per individuare e tracciare i pesci dalle grandi profondità fino all'imbarcazione. QuadPing è implementato come modalità di presentazione dedicata e fornito come aggiornamento software per i sistemi supportati.

• Due viste di presentazione orizzontali: una singola striscia (riferimento) e una vista combinata di tre strisce.
• I tre ping combinati sono separati da un'inclinazione di 10°; viene mostrata l'inclinazione del ping centrale.
• La frequenza è visualizzata per la seconda striscia; le altre due sono ±1 kHz rispetto alla seconda.

Sonar AI
Il SY60 supporta Sonar AI, un'applicazione di intelligenza artificiale che aiuta a separare gli obiettivi di interesse dal rumore e dagli echi indesiderati. Quando viene rilevato un bersaglio valido (pesce singolo o banco), può apparire automaticamente un marcatore per identificarlo e tracciarlo. Sonar AI abilita inoltre l'operazione remota e gli aggiornamenti automatici del software quando supportati (l'installazione/caricamento dell'app richiede che l'Unità di Processore sia online; potrebbero essere applicati costi di abbonamento).

Software operativo 'Winson'
Il SY60 utilizza la piattaforma software Winson, comune ai sonar Simrad. Winson fornisce più viste di presentazione, la possibilità di spostare le viste tra i display e il ping simultaneo dei fasci per aumentare la frequenza di ping e di aggiornamento. Altre funzionalità Winson includono:

• Interfaccia utente in oltre 20 lingue
• Accesso intuitivo ai parametri operativi
• Salvataggio e richiamo delle impostazioni utente preferite
• Salvataggio e riproduzione di immagini sonar e sequenze video
• Tracciamento di bersagli e posizioni

Design compatto e installazione
Il SY60 è compatto e progettato per una facile installazione, adatto anche per imbarcazioni con spazio sonar limitato. Non è presente un cabinet transceiver separato; è richiesta solo una piccola alimentazione. La comunicazione tra l'unità scafo (trasduttore) e il computer di plancia avviene tramite un unico cavo Ethernet. L'unità scafo e il computer possono funzionare in alimentazione DC per imbarcazioni costiere più piccole senza alimentazione trifase.

Comunicazione e integrazione dei sensori
Il sonar fornisce diverse linee di interfaccia standard per una comunicazione fluida con i sensori di bordo (informazioni geografiche, velocità, rotta). Il sensore di movimento integrato migliora la precisione operativa; la precisione può essere ulteriormente aumentata aggiungendo un'unità di riferimento di movimento esterna (MRU).

Unità di scafo
Sono disponibili due unità di scafo: la SY Hull Unit standard abbassa il trasduttore di 600 mm sotto lo scafo, mentre la SY Compact Hull Unit lo abbassa di 400 mm. Entrambe le unità hanno una velocità massima consigliata di 15 nodi. L'unità di scafo si monta sul vano di installazione e normalmente è posizionata nella parte anteriore dell'imbarcazione per evitare rumore da eliche e motore.

Schema di sistema (unità di sistema)
Le unità di sistema SY60 sono tipicamente installate sulla plancia e in una sala sonar. I componenti principali comunemente installati in un sistema SY60 includono (layout tipico):
(A) Display (secondo display opzionale)
(B) Pannello operativo (opzionale)
(C) Unità di elaborazione (computer)
(D) Unità di alimentazione
(E) Unità di scafo
(F) Motore di sollevamento
(G) Vano di installazione
(H) Trasduttore

Pannello operativo sonar
Il SY60 supporta un pannello operativo Mk4 opzionale che comunica con l'Unità di Elaborazione tramite USB. Il pannello fornisce pulsanti e manopole dedicati/personalizzabili, accesso agli aggiornamenti software e gestione delle impostazioni utente. Con unità di elaborazione compatibili, il pannello Mk4 può offrire funzionalità di accensione/spegnimento remoto. Non è richiesta un'alimentazione dedicata per il pannello.

Caratteristiche / specifiche tecniche

• Generazione modello: sonar omnidirezionale di seconda generazione
• Elementi del trasduttore: 384 elementi (rispetto ai 256 del SY50)
• Fascio verticale: fascio stretto (circa 6,4°)
• Funzionamento: 360° omnidirezionale, omni-stabilizzato da SteadyPing
• Potenza di trasmissione: livello di sorgente +3 dB rispetto al SY50 (potenza raddoppiata)
• QuadPing®: quattro ping simultanei; tre ping inclinati separati da 10°; offset di frequenza ±1 kHz per le bande esterne
• Modalità operative: trasmissioni CHIRP e CW
• Operazione duale: intervallo di inclinazione doppio -10° a +60° e capacità a doppio intervallo
• Capacità di ping: ping simultanei dei fasci (software Winson)
• Remoto: capacità complete di controllo remoto e opzioni di operazione remota ove supportato
• Sensore di movimento integrato: sensore SteadyPing nel trasduttore; MRU esterno opzionale per maggiore precisione
• Installazione: elettronica del ricetrasmettitore nel trasduttore; meno cavi; comunicazione Ethernet singola verso la plancia
• Unità di scafo: SY Hull Unit (600 mm) e SY Compact Hull Unit (400 mm)
• Velocità massima raccomandata per l'unità di scafo: 15 nodi
• Presentazione: viste multiple, salvataggio/richiamo impostazioni, salvataggio/riproduzione immagini e sequenze video, tracciamento obiettivi e posizioni
