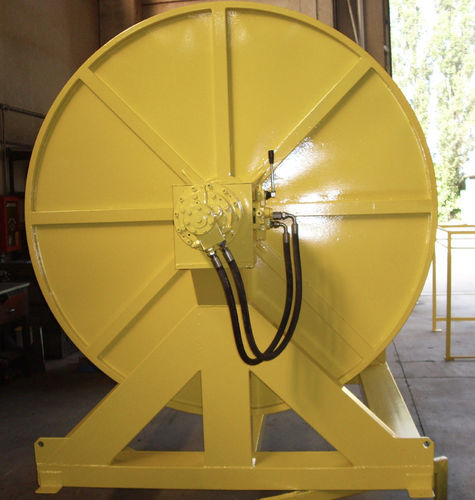

Avvolgitore per barriera antinquinamento AR/70

Breve descrizione
Il rullo avvolgitore è progettato per occupare le dimensioni massime indicate nei disegni senza sporgenze. È fornito con basamento dotato di fori per movimentazione con carrello elevatore e di golfari saldati sui montanti per sollevamento con gru. In alternativa è possibile dotarlo di ruote per la movimentazione a terra. Il rullo è provvisto di profilati di rinforzo angolari, dispositivo di bloccaggio di sicurezza, piastre di appoggio per drenaggio acqua e fermacima di coda.

Descrizione
Rullo ad asse orizzontale dimensionato per contenere fino a 200 m di barriera galleggiante AR/70. L’insieme è costituito da:

• Telaio
• Bobina di avvolgimento (tamburo)
• Paratie laterali
• Motoriduttore idraulico

TELAIO
Il telaio di base è una struttura portante in acciaio AISI 304/316 con profilati 200×100 e 100×100 sp. 5 mm (alternativa: Alluminio Marinizzato). È dimensionato per contenere 200 m di barriera AR/70 (circa 560 kg). Un profilato centrale aggiuntivo rinforza la struttura per sopportare gli sforzi dovuti al peso della bobina e alla fase di traino.

BOBINA
La bobina è costituita da un asse centrale (tamburo Ø ≈ 450 mm). Una coppia di paratie laterali in acciaio inox AISI 316, saldate su 8 razze AISI 304 equidistanti, completa il tamburo rotante. L’anello periferico dei fianchi è in tubolare AISI 316 (Ø 30 mm, sp. 2 mm). La superficie interna è convessa verso il centro per facilitare l’avvolgimento della barriera.

ZINCATURA & VERNICIATURA
Trattamento superficiale a ciclo completo epossivinilico con la sequenza:

• Zincatura a caldo
• Primer d’ancoraggio
• Due mani di vernice epossidica per ambiente marino

OPTIONAL

• Guida per facilitare la movimentazione della barriera antinquinamento
• Quadro di comando locale con protezione IP55
• Rilevatore acustico/luminoso di movimento
• Realizzabile interamente in Alluminio Marino
• Possibilità di inserimento della motorizzazione all’interno dell’asse della bobina

Caratteristiche / specificazioni tecniche

• Capacità bobina: fino a 200 m di barriera AR/70 (circa)
• Peso bobina: circa 560 kg
• Diametro tamburo: Ø 450 mm circa
• Materiale telaio: acciaio AISI 304/316 (alternativa: Alluminio Marinizzato)
• Profilati telaio: 200×100 e 100×100, sp. 5 mm; profilato centrale di rinforzo
• Paratie laterali: AISI 316; anello periferico: tubolare AISI 316 Ø 30 mm, sp. 2 mm; 8 razze AISI 304 equidistanti
• ALTEZZA PARATIA: 2000 mm
• ALTEZZA TOTALE: circa 2300 mm
• DISTANZA TRA LE PARATIE: 710 mm
• MOTORE ELETTRICO: 1,5 kW
• ALIMENTAZIONE: 380 V, 50 Hz – 1400 g/min
• DOPPIO RIDUTTORE: riduttore a vite senza fine i=102
• RAPPORTO TOTALE DI RIDUZIONE: 1:418,2
• VELOCITÀ IN USCITA: circa 3,33 giri/min
• Trattamento superficiale: zincatura a caldo, primer d’ancoraggio e due mani di vernice epossidica per ambiente marino (ciclo epossivinilico)
