Avvolgitore per barriera antinquinamento BL/45

Breve descrizione

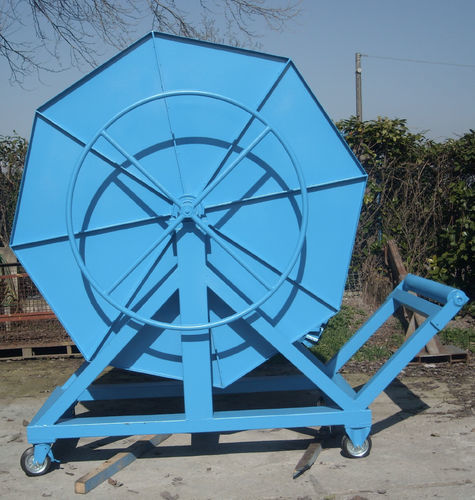

Il Rullo Avvolgitore Zenit Ambiente assemblato è progettato per immagazzinare e dispiegare la barriera antipolluzione BL/45 in operazioni marine. Occupa le dimensioni massime indicate nei disegni allegati senza sporgenze. L'unità è fornita di basamento con fori per movimentazione con carrello elevatore e di golfari saldati sui montanti per sollevamento a mezzo gru. Possono essere applicate ruote opzionali per facilitare la movimentazione a terra. Il rullo presenta profilati di rinforzo sugli angoli, dispositivo di bloccaggio di sicurezza, piastre di drenaggio acqua e fissatore della cima di coda.

Descrizione
Il rullo è del tipo ad asse orizzontale, di diametro tale da poter contenere fino a 200 m di barriera BL/45 ed è costituito da:

• Telaio
• Bobina (tamburo)
• Pareti di contenimento
• Motoriduttore idraulico

TELAIO
Il telaio di base è realizzato in acciaio AISI 304/316 con profilati 200×100 e 100×100 dello spessore di 5 mm (in alternativa: Alluminio Marino). Per sopportare meglio gli sforzi derivanti dal peso della bobina e quelli prodotti dalla fase di traino, la struttura portante è rinforzata con un profilato centrale aggiuntivo.

BOBINA
La bobina di avvolgimento è costituita da un asse centrale (tamburo Ø 450 mm ca.), una coppia di paratie laterali in acciaio inox AISI 316 saldate su otto razze equidistanti in AISI 304 che completano il tamburo rotante. L'anello periferico dei fianchi sarà in tubolare AISI 316 di Ø 30 mm e spessore 2 mm. La superficie interna è convessa verso il centro per facilitare l'avvolgimento delle barriere.

ZINCATURA & VERNICIATURA

• Zincatura a caldo
• Primer ancorante
• Due mani di epossidica per ambiente marino (verniciatura epossivinilica a ciclo completo)

OPTIONAL

• Guida per facilitare la movimentazione della barriera antinquinamento
• Quadro comando locale con protezione IP55
• Rilevatore acustico/luce di movimento
• Interamente realizzato in Alluminio Marino
• Possibilità di inserire la motorizzazione all'interno dell'asse della bobina

Informazioni aggiuntive
ALTEZZA PARATIA: 1500 mm ca.
ALTEZZA TOTALE: 1800 mm ca.
DISTANZA TRA PARATIE: 450 mm ca.
MOTORE ELETTRICO: 1,5 Kw
ALIMENTAZIONE: 380V, 50 Hz – 1400 g/min
DOPPIO RIDUTTORE: Riduttore a vite senza fine i=102
RAPPORTO TOTALE DI RIDUZIONE: 1:418,2
VELOCITÀ IN USCITA: ca. 3,35 giri/min

Caratteristiche / specificazioni tecniche

• Capacità: fino a 200 m di barriera BL/45
• Tipo: rullo avvolgitore ad asse orizzontale
• Diametro tamburo: ca. Ø 450 mm
• Materiale telaio: acciaio AISI 304/316 (alternativa: Alluminio Marino)
• Profilati: 200×100 e 100×100, spessore 5 mm
• Paratie bobina: acciaio inox AISI 316 con razze in AISI 304
• Anello periferico: tubolare AISI 316 Ø 30 mm, spessore 2 mm
• Superficie interna: convessa verso il centro per facilitare l'avvolgimento
• Trasmissione: motoriduttore idraulico (opzione inserimento motorizzazione nell'asse)
• Motore elettrico (se presente): 1,5 Kw
• Alimentazione: 380V, 50 Hz – 1400 g/min
• Riduttore: vite senza fine i=102, rapporto totale 1:418,2
• Velocità in uscita: ca. 3,35 giri/min
• Finitura: zincatura a caldo, primer ancorante, due mani epossidiche per ambiente marino
• Caratteristiche di movimentazione: basamento con fori per carrello elevatore, golfari per sollevamento a gru, ruote opzionali
• Accessori opzionali: guida, quadro comando locale IP55, rilevatore acustico/ottico, realizzazione in alluminio marino
