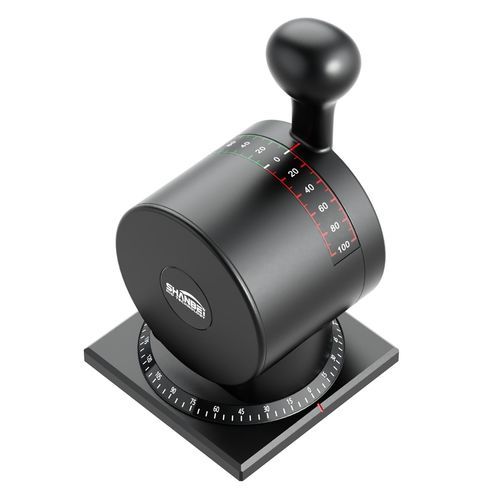

Leva di comando per motore WLF-72

digitaletipo azimuthper nave

Panoramica
La leva di controllo azimutale WLF-72 è progettata per applicazioni marine e banchi di prova che richiedono il controllo simultaneo della rotta (azimut) e della velocità di propulsione. È adatta per consolle di plancia, postazioni simulatore e pannelli di controllo su imbarcazioni e navi da lavoro.

Stile / Tipo

• Impugnatura a testa sferica
• Impugnatura a pressione digitale
• Posizione sinistra: 72L
• Posizione destra: 72R

Parametri
Tensione di alimentazione: 18~26 V DC
Escursione asse Y: ±60°
Potenziometro asse Y: 5 KΩ, curva lineare
Posizione neutra asse Y: 0°
Materiale corpo: lega di alluminio, finitura nera
Materiale ingranaggi: lega di rame
Retroilluminazione: film a luce fredda
Classe IP: IP56
Installazione: 4 × prigionieri M4, spessore pannello 8 mm
Escursione asse Z: rotazione continua 360°
Potenziometro asse Z: 5 KΩ
Posizioni di arresto asse Z: 0°, ±90°, 180°
Materiale mandrino: acciaio inossidabile
Trasmissione: trasmissione ad ingranaggi
Dimmerazione: dimmerazione con alimentazione esterna 0~24 V
Tolleranza lineare: ±1,0 %
Cablaggio: 16 morsetti I/O

Opzioni

• Campo rotazione RPM: ±60° o 0~60°
• Campo rotazione cuscinetto: ±180°
• Segnale di uscita: 5 KΩ sin/cos
• Regolazione retroilluminazione: 0~24 V
• Posizione: prua (FWD) o poppa (AFT)

Accessori
Non sono elencati accessori specifici per l'unità standard; ricambi e kit di montaggio disponibili su richiesta.

Specifiche tecniche

• Modello: WLF-72
• Tensione di alimentazione: 18~26 V DC
• Escursione asse Y: ±60°
• Escursione asse Z: rotazione continua 360°
• Potenziometri: asse Y 5 KΩ, asse Z 5 KΩ
• Materiale corpo: lega di alluminio (finitura nera)
• Materiale ingranaggi: lega di rame
• Materiale mandrino: acciaio inossidabile
• Classe IP: IP56
• Installazione: 4 × prigionieri M4, spessore pannello 8 mm
• Trasmissione: ingranaggi
• Retroilluminazione: film a luce fredda; regolabile 0~24 V
• Segnale di uscita: 5 KΩ sin/cos
• Tolleranza lineare: ±1,0 %
• Cablaggio: 16 morsetti I/O
