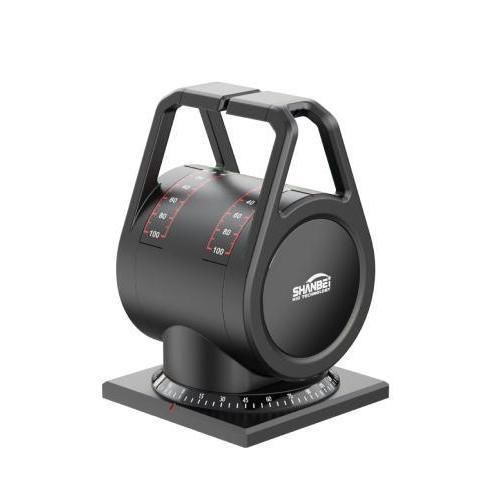

Leva di comando per propulsore WLF-74

digitaletipo azimuthper nave

Panoramica
La leva di controllo azimutale WLF-74 è un comando a rotazione totale progettato per imbarcazioni e banchi prova che richiedono il controllo simultaneo della propulsione (velocità) e della rotta (orientamento). Offre gamme di rotazione configurabili, materiali idonei all'uso marino e diverse uscite elettriche per postazioni di comando.

Tipo / Assemblaggio impugnatura

• Twin-lever SYNC
• Twin-lever IND

Intervalli di rotazione

• Asse Y (propulsione/RPM): ±60° / 0~60° / -15~60°
• Asse Z (cuscinetto/azimut): ±180°

Parametri tecnici

• Potenziometro asse Y: 5KΩ, lineare
• Finecorsa asse Y: 0°
• Potenziometro asse Z: 5KΩ
• Finecorsa asse Z: 0°, ±90°, 180°
• Corpo: lega di alluminio, finitura vernice nera
• Ingranaggio: lega di rame
• Albero: acciaio inossidabile
• Retroilluminazione: film a luce fredda
• Grado IP (leva): IP56
• Trasmissione: azionamento a ingranaggi
• Dimmerazione: alimentazione esterna 0~24V
• Tolleranza lineare: ±1,0%
• Cablaggio: 16 morsetti I/O
• Montaggio: 4 x prigionieri M4, spessore pannello 8 mm

Opzioni

• Assemblaggio impugnatura: Twin-lever SYNC, Twin-lever IND
• Opzioni asse Y: ±60°, 0~60°, -15~60°
• Rotazione cuscinetto: ±180°
• Segnali di uscita: 5K sin/cos; 4~20mA per propulsione/rotazione; contatto secco
• Regolazione retroilluminazione: 0~24V
• Posizione installazione: FWD, AFT

Specifiche / caratteristiche tecniche

• Modello: WLF-74
• Tipo di prodotto: Leva di controllo azimutale (comando a rotazione totale)
• Intervallo asse Y: ±60° o 60° o -15~75°
• Intervallo asse Z (cuscinetto): ±180°
• Potenziometri: asse Y 5KΩ; asse Z 5KΩ
• Albero: acciaio inossidabile
• Corpo: lega di alluminio con finitura vernice nera
• Ingranaggio: lega di rame
• Grado IP: IP56
• Trasmissione: azionamento a ingranaggi
• Retroilluminazione: film a luce fredda; dimmerazione 0~24V alimentazione esterna
• Opzioni di uscita: 5K sin/cos; 4~20mA per propulsione/rotazione; contatto secco
• Tolleranza lineare: ±1,0%
• Cablaggio: 16 morsetti I/O
• Montaggio: 4 x prigionieri M4; spessore pannello 8 mm
