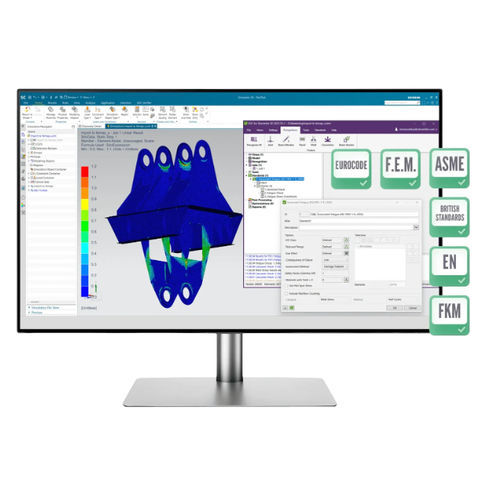

Software di analisi Simcenterdi progettazionedi simulazionedi elaborazione di dati
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di analisi, di simulazione, di elaborazione di dati, per reportistica, di progettazione
- Applicazioni
- per nave, per barca ad uso professionale, per cantiere navale, per piattaforma offshore
- Tipo
- 3D, automatizzato, off-line
- Sistema operativo
- nativo Windows
- Hosting / cloud
- plug-in
- Certificazioni
- ISO
- Altre caratteristiche
- personalizzabile
Descrizione
Panoramica del prodotto
Caratteristiche principali
Risultati ottenibili
Normative ingegneristiche (esempi)
Strumenti di pre/post-processing e punti salienti
Distribuzione e flusso di lavoro
Specifiche tecniche
- Plugin SDC per la verifica strutturale automatizzata all'interno di Simcenter 3D per controlli di resistenza, fatica, instabilità, saldature e bulloni.
- Lavora direttamente su modelli .fem nativi — nessuna ricostruzione o esportazione del modello necessaria.
- Basato sulla piattaforma SDC Verifier con estensioni analoghe per altri ambienti FEM.
Caratteristiche principali
- Controlli automatici conformi a oltre 50 norme ingegneristiche internazionali.
- Riconoscimento automatico degli elementi strutturali: saldature, giunzioni, travi, piastre e irrigidimenti.
- Applicatori di carico integrati: serbatoio, galleggiamento, vento, onde e correnti; supporto per casi di carico combinati.
- Workflow completo all'interno di Simcenter 3D — nessun cambio di strumento o pre-processing separato.
- Report basati su template con grafici, tabelle e riepiloghi dei check; rigenerazione istantanea dopo aggiornamento del modello.
- Workflow di ottimizzazione guidati dai risultati dei controlli per affinare spessori, sezioni, tipi di saldatura e materiali.
Risultati ottenibili
- Validare resistenza, fatica, instabilità, saldature e bulloni sotto casi di carico realistici e combinati.
- Sostituire fogli di calcolo e script manuali con controlli automatizzati e tracciabili.
- Accelerare la redazione dei report e le iterazioni di progetto tramite workflow ripetibili basati su template.
- Supportare certificazioni e audit in progetti offshore, marini, civili e di macchine pesanti.
Normative ingegneristiche (esempi)
- ABS
- AIJ
- AISC
- API
- ASME
- Australian Standards
- British Standards
- Bureau Veritas
- DIN
- DNV
- DVS
- EN 13001
- Eurocode (incl. Eurocode 3 e 9)
- F.E.M. 1.001
- FKM
- IACS
- ISO
- Lloyd’s Register
- NACA
- NORSOK
- VDI
Strumenti di pre/post-processing e punti salienti
- Peak Finder: individuare e riassumere le zone di picco dai risultati e dai controlli SDC (sforzo, deformazione, spostamento, fatica, instabilità).
- Freebody: calcolare forze e momenti bilanciati per sotto-strutture; estrarre carichi interni/esterni per submodeling e forze dei connettori.
- Moment & Shear Force: integrare le forze ai punti di griglia per costruire diagrammi longitudinali ed esportare grafici/tabelle per audit.
- Rainflow counting: convertire storie temporali in matrici di ciclo con filtraggio peak–valley e metodi di conteggio multipli.
- Supporti compression-only: modellare vincoli monodirezionali e iterare set di carico per stabilizzare i controlli.
Distribuzione e flusso di lavoro
- Installazione rapida come plugin nativo per Simcenter 3D — nessun passaggio separato di import/export.
- Strumenti di riconoscimento automatizzano la classificazione degli elementi e preparano i dati modello per verifica e reporting.
- Template automatici e generatore di report producono documenti pronti per l'audit con grafici, tabelle e riepiloghi dei controlli.
- Il modulo di ottimizzazione si integra con i risultati dei controlli per ridurre le iterazioni e i materiali rispettando i requisiti di progetto.
Specifiche tecniche
- Integrazione: plugin nativo che opera all'interno dell'ambiente Simcenter 3D.
- Formato modello supportato: .fem nativo (nessuna conversione richiesta).
- Controlli supportati: resistenza, fatica, instabilità, verifica saldature, controlli bulloni, controlli travi e piastre.
- Normative: implementazioni automatiche per 50+ norme industriali (esempi sopra).
- Capacità di carico: applicazione integrata per serbatoio, galleggiamento, vento, onde e correnti; supporto per effetti combinati.
- Automazione: riconoscimento elementi, generazione automatica dei casi di controllo e report basati su template.
- Reporting: report strutturati basati su template con grafici, tabelle e rigenerazione dopo aggiornamento del modello.
- Strumenti di post-processing: identificazione dei picchi, estrazione Freebody, diagrammi momento/forza di taglio, rainflow, supporti compression-only, riepiloghi spessore e saldature.
- Ottimizzazione: modulo per la messa a punto del progetto basato sui risultati dei codici (spessore, sezione, tipo di saldatura, resistenza a snervamento).
