Panoramica

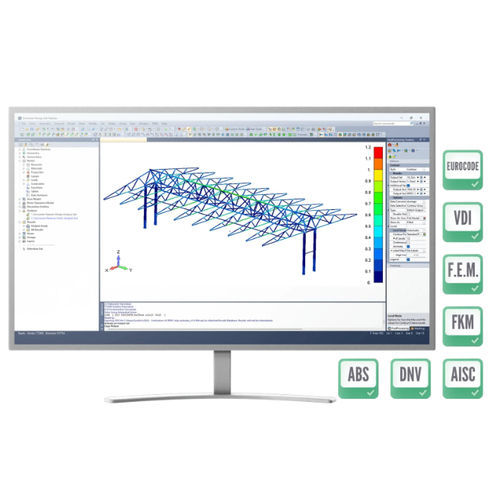

SDC for Femap è un componente aggiuntivo di verifica delle norme per Simcenter Femap che esegue controlli normativi automatizzati su resistenza, fatica, instabilità, saldature e bulloni direttamente nell'ambiente Femap. Lavora su file .modfem nativi senza esportazione o duplicazione del modello, permettendo flussi di verifica tracciabili.

Punti chiave

• Biblioteca di normative integrata (50+ norme)
• Riconoscimento automatico degli elementi strutturali (travi, piastre, saldature, irrigidimenti)
• Copertura analitica completa: precarico dei bulloni, giunti tubolari, instabilità di pannelli e travi
• Report pronti per audit basati su template con aggiornamenti con un clic

Verifica delle norme e controlli
Esegui controlli normativi automatizzati per resistenza, fatica, instabilità, saldature e bulloni utilizzando la biblioteca integrata (es.: ISO, API, AISC, ABS, DNV, Eurocode). I risultati sono tracciabili alle clausole normative per supportare certificazioni e revisioni di classificazione.

Integrazione con Femap
SDC for Femap opera direttamente sui file Simcenter Femap .modfem senza conversione del modello. Gli utenti possono aggiornare i dati di input, rieseguire i calcoli e rigenerare i report da Femap per evitare discrepanze di versione e ridurre le operazioni manuali.

Principali capacità

• Verifica normativa in Femap: controlli normativi per resistenza, fatica, instabilità e saldature senza esportare il modello
• Rilevamento automatico degli elementi strutturali e template di controllo dedicati
• Copertura analitica completa, incluse verifiche di precarico bulloni, giunti tubolari e instabilità di pannelli
• Calcoli coerenti e riproducibili all'interno di un unico workflow autorevole
• Uso consolidato in progetti offshore, macchine e industriali

Strumenti di pre- e post-processing
SDC for Femap fornisce un set di strumenti per semplificare i workflow di verifica, tra cui:

• Governing loads — estrazione delle combinazioni di carico critiche
• Peak Finder — identificazione delle zone di picco e riepilogo dei risultati
• Moment & Shear Force — integrazione delle forze sui nodi per generare diagrammi ed esportazioni
• Freebody — insiemi di forze interne/esterne bilanciate per modellazione di sottostrutture ed estrazione forze da connettori
• Rainflow counting — conversione delle storie temporali in matrici di cicli per fatica (più algoritmi)
• Supporti solo a compressione — modellazione di vincoli unidirezionali e iterazione dei carichi
• Riconoscimento automatico degli elementi strutturali — rileva travi, piastre, saldature, irrigidimenti e giunti
• Generazione automatica dei report — produzione di report strutturati pronti per audit con aggiornamenti con un clic
• Modulo di ottimizzazione — ottimizza sezioni, tipi di saldatura o spessore delle piastre in base ai risultati dei controlli

Analisi supportate
Controlli di resistenza, analisi di fatica e calcolo del danno (rainflow), verifica di instabilità (pannello e trave), valutazioni di saldature, controlli di precarico e resistenza dei bulloni, verifica dei giunti tubolari e altre verifiche speciali implementate dalla biblioteca integrata.

Vantaggi

• Integrazione diretta con Femap — nessuna conversione del modello richiesta
• Ampia copertura normativa (50+ norme integrate) per offshore, macchine, civile e industriale
• L'automazione riduce i controlli manuali su fogli di calcolo e script, diminuendo gli errori umani
• Generazione più rapida di report e documentazione pronta per audit
• Strumenti per analisi globali e locali e modellazione combinata shell/trave

Casi d'uso tipici

• Eseguire controlli normativi e generare report di livello classificazione per progetti offshore e industriali pesanti
• Eseguire workflow di danno per fatica usando il conteggio rainflow integrato
• Automatizzare la verifica di instabilità, saldature e bulloni su molteplici combinazioni di carico
• Riconoscere automaticamente gli elementi strutturali e lanciare controlli dedicati senza selezione manuale

Specifiche tecniche

• Integrazione: esegue dentro Simcenter Femap, compatibile con file .modfem nativi
• Biblioteca di norme: 50+ standard di ingegneria integrati (ISO, API, AISC, ABS, DNV, Eurocode)
• Tipi di analisi: resistenza, fatica, instabilità (pannello & trave), controlli di saldatura, precarico e resistenza dei bulloni, verifica dei giunti tubolari
• Strumenti pre/post: Governing loads, Peak Finder, diagrammi Moment & Shear Force, Freebody, rainflow, supporti solo a compressione, Panel Finder, Thickness Plot, Weld Summation, Effective Plate Width, Stress Gradient
• Reporting: generazione automatica basata su template con grafici e tabelle; aggiornamenti con un clic
• Workflow: nessuna duplicazione o esportazione del modello richiesta; aggiornare gli input e rieseguire i calcoli dentro Femap
