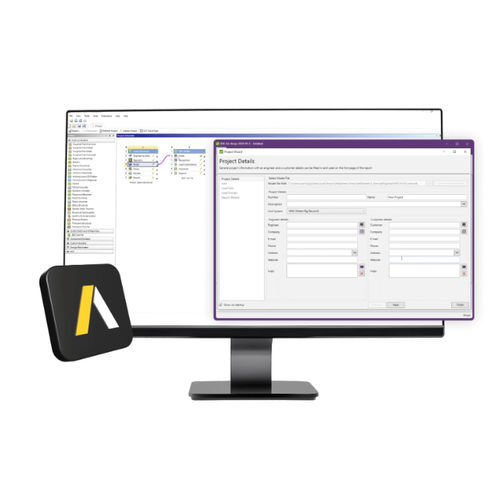

Software di calcolo Ansys

di analisidi progettazioneper reportistica

Panoramica
SDC for Ansys è un'estensione per Ansys Mechanical che integra la verifica strutturale automatizzata basata su norme direttamente in Ansys. Opera su modelli Ansys Workbench .wbpj e supporta controlli automatizzati, generazione di report e ottimizzazione del progetto senza traduzione del modello.

Funzionalità principali

• Estensione per Ansys Mechanical: esegue controlli all'interno di Ansys su modelli .wbpj senza ricostruire il modello FEM.
• Verifica di norme e codici progettuali: controlli automatici per bulloneria, fatica, instabilità (pandeo), resistenza e altri criteri su oltre 50 codici.
• Strumenti di ottimizzazione: ottimizzazione di sezioni, tipi di saldatura, limite di snervamento ed spessori delle piastre in base ai risultati delle verifiche.
• Report automatici: report basati su template con grafici e tabelle rigenerabili dopo le modifiche del modello.
• Copertura completa delle analisi: controlli automatizzati su bulloni, fatica, pandeo, resistenza e altri requisiti di progetto.

Risultati attesi

• Verifiche normative direttamente in Ansys Mechanical — conferma della conformità senza cambiare strumento.
• Risultati coerenti e verificabili — controlli riproducibili e report template per evidenze di certificazione.
• Risparmio di tempo — controlli automatici e batch riducono il lavoro manuale.
• Scalabilità — gestione efficiente di modelli FEM di grandi dimensioni e centinaia di combinazioni di carico.

Pre- e post-processing e strumenti
SDC for Ansys fornisce un set completo di strumenti per preparare i modelli e estrarre risultati per accelerare i flussi di verifica:

• Rilevamento automatico degli elementi strutturali — riconoscimento di travi, piastre, saldature, irrigidimenti e connessioni.
• Inserimento carichi e combinazioni — applicazione di carichi Tank, Galleggiamento, Vento, Onda e Corrente e creazione di combinazioni realistiche.
• Lettura risultati LS-DYNA — importazione di risultati espliciti LS-DYNA (versioni Ansys compatibili) ed esecuzione di controlli su output dinamici non lineari.
• Peak Finder — identificazione delle zone di picco dai risultati e dai controlli con grafici e tabelle riassuntive.
• Strumento Moment & Shear Force — integrazione delle forze ai nodi per costruire diagrammi longitudinali di momento e taglio ed esportare min/max per set di carico.
• Freebody — calcolo di forze e momenti interni/esterni bilanciati e recupero delle forze di contatto/connettore per modellazione di sotto-strutture.
• Supporti solo in compressione — modellazione di vincoli unidirezionali e creazione automatica di carichi dipendenti per iterazioni.
• Conteggio Rainflow — conversione di storie temporali irregolari in matrici di ciclo per analisi di fatica (metodi e filtri supportati).
• Generatore di report e utilità — rigenerazione di report da template, tabelle Massa & CG, mappa spessori, sommatoria saldature, larghezza efficace piastra, gradiente degli stress, interpolazione e altro.

Flusso di lavoro e integrazione

• Integrazione diretta con Ansys Workbench (.wbpj) — nessuna traduzione separata del modello richiesta.
• Supporta workflow combinati shell/beam e l'estrazione automatica dei controlli e risultati rilevanti.
• Compatibile con scripting Ansys e processi automatizzati per snellire attività ripetitive di verifica.

Convalida e affidabilità
SDC for Ansys è impiegato da team di ingegneria e organismi di certificazione in progetti che richiedono molte combinazioni di carico, grandi modelli FEM e controlli basati su norme (es. DNV, EN/Eurocode, ASME, API, ISO, NORSOK).

Caratteristiche / specifiche tecniche

• Tipo di prodotto: estensione per Ansys Mechanical (add-on Ansys Workbench).
• Compatibilità modello: funziona con Ansys Workbench .wbpj; import risultati LS-DYNA espliciti secondo versioni compatibili.
• Archivio norme: verifica secondo 50+ codici industriali (pandeo, fatica, bulloneria, resistenza, ecc.).
• Automazione: generazione report da template; controlli automatizzati e batch per combinazioni di carico.
• Strumenti pre/post: riconoscimento elementi, inserimento carichi & combinazioni, Peak Finder, conteggio Rainflow, estrazione Moment & Shear, Freebody, supporti compression-only, strumenti di spessore e saldatura.
• Output: grafici, tabelle e report completi idonei per audit e evidenze di certificazione.
• Utenti previsti: ingegneri strutturali, meccanici, architetti navali, piping, civile e progettazione; consulenti e team di certificazione.
• Prova: versione trial e workflow dimostrativi disponibili (installazione gestita dal fornitore).
