Passerella di barca Flight

per yachttelescopicaidraulica

Presentazione

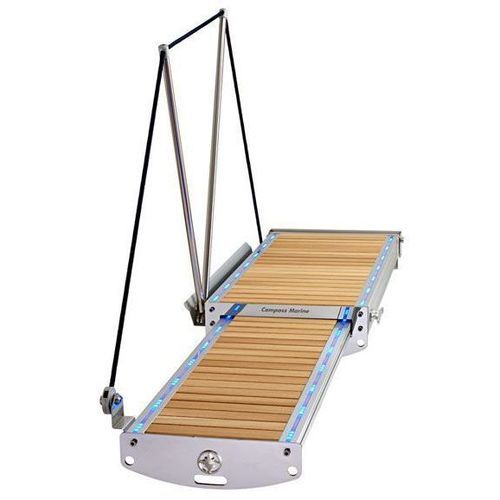

Flight 100-120-150 sono passerelle idrauliche a scorrimento a due settori, progettate per imbarcazioni medio-piccole. Il progetto privilegia una soluzione a basso costo senza rinunciare a prestazioni e stabilità. Le passerelle Flight sono pensate per sostenere un tender con motore e per consentire l'avvicinamento al pontile per imbarco e sbarco. Il corrimano a due bracci opzionale si apre e si chiude automaticamente con il movimento del piano scorrevole e si ripone in un contenitore laterale della passerella.

Caratteristiche costruttive
La struttura portante è realizzata in alluminio anodizzato e acciaio inox AISI 316. Il pianale è costituito da stecche in teak antiscivolo. I punti meccanici critici sono assicurati da perni e viti in acciaio inox AISI 316 costruiti in fabbrica. I ferma corda del corrimano sono in alluminio per agevolare la sostituzione o il ritensionamento. I pistoni sono costruiti integralmente in acciaio inox AISI 316; la raccorderia alle tubazioni è INOX. Le passerelle Flight sono integralmente smontabili mediante viti per facilitare assistenza e sostituzione di pezzi di ricambio.

Centralina idraulica
La centralina oleodinamica è corredata da un motore da 500 W con relativa bobina di azionamento, valvola di sicurezza e regolazione della pressione, un rubinetto per regolare la portata dell'olio (e quindi la velocità di sollevamento) e 4 elettrovalvole.

Centralina elettrica
La centralina elettrica, da fissare in sentina e chiusa in scatola con protezione IP77, contiene la parte elettrica di azionamento e il ricevitore del radiocomando a 4 canali fornito nel kit. I cablaggi sono pre-collegati per facilitare il collegamento elettrico. Sono forniti di serie un trasmettitore radio e una tastiera di comando con possibilità di scelta tra joystick o tasti in acciaio inox.

Caratteristiche tecniche (riepilogo)
Le passerelle Flight sono costruite per sostenere carichi rilevanti: alla massima estensione sono garantite per 250 Kg. Il peso totale, inclusi i pistoni, è di 60 kg. La corsa del piano scorrevole è di max 800 mm. La corsa di sollevamento è regolabile in fase di montaggio sullo specchio di poppa in base alle necessità. Dimensioni disponibili: Flight 100, Flight 120 e Flight 150. Tutti i modelli possono essere forniti anche in colore bianco ad esclusione dei frontali che restano in inox lucido.

Personalizzazioni

• misure di lunghezza e larghezza
• presenza corrimano DX/SX o entrambi
• finiture
• materiale del pianale
• illuminazione lungo la passerella
• scritte e disegni su richiesta

Finiture

• alluminio
• bianco
• nero

Caratteristiche tecniche / specificazioni

• Modelli: Flight 100, Flight 120, Flight 150
• Tipo: passerella idraulica scorrevole a due settori
• Portata massima garantita (alla massima estensione): 250 Kg
• Peso totale (inclusi pistoni): 60 kg
• Corsa del piano scorrevole: max 800 mm
• Corsa di sollevamento: regolabile in fase di montaggio sullo specchio di poppa
• Materiali struttura: alluminio anodizzato e acciaio inox AISI 316
• Pianale: stecche in teak antiscivolo
• Perni, viti e pistoni: acciaio inox AISI 316
• Raccorderia tubazioni: INOX
• Centralina oleodinamica: motore 500 W, bobina di azionamento, valvola di sicurezza, regolazione pressione, rubinetto portata olio, 4 elettrovalvole
• Centralina elettrica: scatola IP77, ricevitore radiocomando 4 canali, trasmettitore radio e tastiera di comando (joystick o tasti inox)
• Corrimano: corrimano a due bracci opzionale che si apre/chiude automaticamente e si ripone sul lato della passerella
• Smontabilità: completamente smontabile mediante viti per facilitare assistenza e ricambi
